在快速查看模式下打开零件配置

当您在快速查看模式下打开零件时，您可以指定要打开的配置。 您也可以在 eDrawings® 中执行此操作。

在快速查看模式下打开指定配置之前，您需要指定在快速查看模式下可用的配置。 先在还原模式下打开零件以确定对其他用户可见的配置。

要在快速查看模式下打开零件配置：

  1. 打开 system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\user interface\jack_parts.sldprt。
  2. 在 ConfigurationManager 中，右键单击以下配置，然后单击添加显示数据标记：
    • 基本
    • 外部
    基本和外部用 图标标记。 其他配置保持不变。
  3. 保存并关闭零件。
  4. 单击打开 或文件 > 打开。
  5. 在对话框中：
    1. 选择 jack_parts.sldprt。
    2. 在模式中，选择快速查看。
    3. 在配置中，选择外部。
      只有基本和外部配置可供选择。
    4. 单击打开。

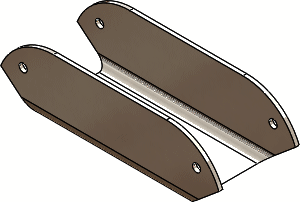

    将在快速查看模式下在外部配置中打开零件。 基本和外部配置在 ConfigurationManager 中可用。
