Le connecteur d'axe amélioré est étendu aux études statiques non linéaires et aux études dynamiques non linéaires. Vous pouvez définir un connecteur d'axe passant par plus de deux surfaces cylindriques dans une définition.
Vous pouvez définir un connecteur d'axe unique associé à plusieurs faces cylindriques coaxiales (dix maximum).
Dans le PropertyManager Connecteur d'axe, pour Faces/Arêtes cylindriques
, sélectionnez toutes les faces (ou arêtes) cylindriques coaxiales associées à l'axe (dix maximum). Les faces cylindriques ou les arêtes circulaires sélectionnées peuvent appartenir à un ou plusieurs corps.

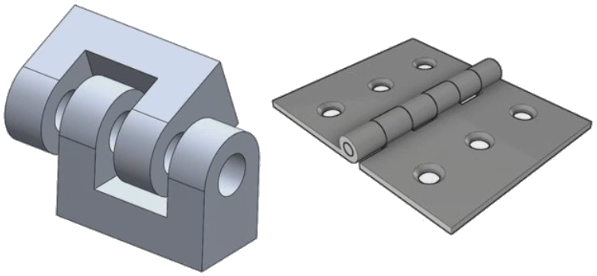

Par exemple, pour les deux modèles ci-dessous, vous pouvez définir deux axes (un pour chaque modèle) pour connecter les deux pièces en rotation et les six cylindres d'une plaque pivotante. Vous pouvez ensuite exécuter une étude statique linéaire ou une étude dynamique non linéaire.
Le solveur calcule les forces du connecteur d'axe au niveau de deux articulations à tourillon par segment d'axe (un segment d'axe est associé à deux faces cylindriques). Le coefficient de sécurité de chaque connecteur d'axe est calculé à partir du dernier coefficient de sécurité (CS) au niveau des articulations à tourillon du connecteur sélectionné. La raideur axiale et en rotation totale que vous définissez pour un connecteur d'axe est répartie d'après les caractéristiques géométriques de chaque segment d'axe, notamment les suivantes : zone de coupe transversale, longueur et moments d'inertie polaire.
Par exemple, pour une définition d'axe unique connectant quatre cylindres d'une plaque pivotante, le solveur calcule les forces de l'axe au niveau des quatre articulations à tourillon. Chaque articulation à tourillon se trouve au centre de chaque face cylindrique associée à l'axe.

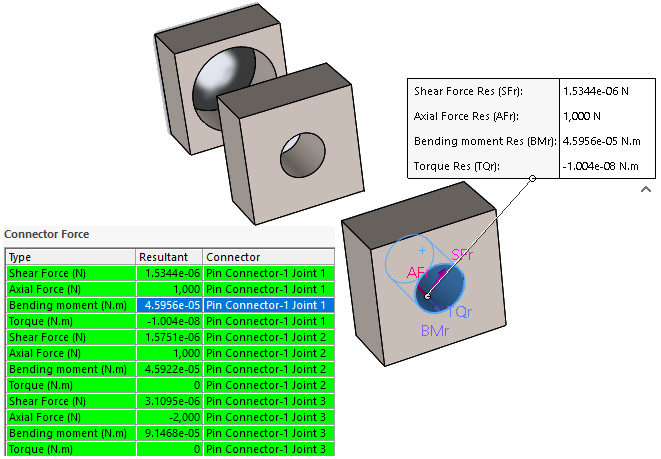

Lorsque vous consultez les résultats du connecteur d'axe, dans le PropertyManager Force résultante, cliquez sur une cellule de la table sous Force dans le connecteur afin de mettre en surbrillance l'emplacement des articulations à tourillon sélectionnées. Un symbole répertorie les forces de l'axe au niveau de l'articulation sélectionnée. Les directions des forces de l'axe résultantes par rapport au système de coordonnées local de l'articulation sont également visibles : force de cisaillement, force axiale, moment de flexion et couple résultants.
Cliquez sur Afficher les composantes X, Y, Z pour répertorier les composants X, Y et Z des forces de l'axe par rapport au système de coordonnées global.
