Nel PropertyManager di Abbina specificare quali corpi aggiungere, sottrarre o sovrapporre.
Per aprire questo PropertyManager:
In una parte multicorpo, fare clic su
Abbina
(barra degli strumenti Funzioni) oppure su .
È possibile creare abbinamenti solo tra i corpi contenuti nel file di una parte multicorpo. Non è possibile abbinare due parti distinte. È tuttavia possibile creare una parte multicorpo usando Inserisci parte per posizionare una parte all’interno del file dell’altra parte. È quindi possibile utilizzare Abbina per la parte multicorpo.
Tipo di operazione
|

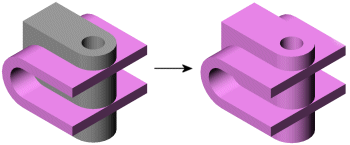

Aggiungi
|
Abbina i solidi di tutti i corpi selezionati per generare un corpo singolo.
|
|

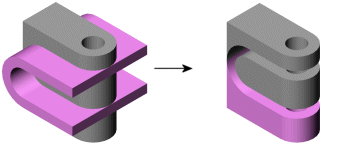

Sottrazione
|
Rimuove il materiale in sovrapposizione da un corpo principale selezionato.
|
|

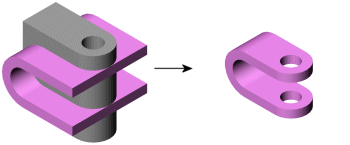

Associare
|
Rimuove tutto il materiale eccetto quello in sovrapposizione.
|
Corpi da associare
Disponibile se
Tipo di operazione è
Aggiungere o
Comune.
|
Corpi solidi
|
Elenca i componenti selezionati per l'abbinamento. È possibile selezionare i corpi nell'area grafica o nella cartella Corpi solidi
 nell'albero di disegno FeatureManager. Fare clic su Mostra anteprima per vedere la funzione. |
Corpo principale
Disponibile quando
Tipo di operazione è
Sottrarre.
|
|
Corpo solido
|
Elenca i componenti selezionati da mantenere. È possibile selezionare un corpo nell'area grafica o nella cartella Corpi solidi
nell'albero di disegno FeatureManager. |
Corpi da sottrarre
Disponibile quando
Tipo di operazione è
Sottrarre.
|
|
Corpi solidi
|
Elenca i corpi con il materiale che si intende rimuovere. È possibile selezionare i corpi nell'area grafica o nella cartella Corpi solidi
nell'albero di disegno FeatureManager. Fare clic su Mostra anteprima per vedere la funzione. |
