Apparirà la finestra di dialogo Scegli opzione quando si selezionano diverse entità su un modello e si fa clic su Cancella. La finestra di dialogo è dinamica, con le selezioni appropriate disponibili a seconda delle entità selezionate nel modello.
Le opzioni comprendono quanto segue:
|
Cancella funzione
|
Elimina l'intera funzione e qualsiasi funzione ad essa associata. |
|
Cancella facce
|
Apparirà il PropertyManager di Cancella faccia. |
|
Cancella fori
|
Cancella qualsiasi foro creato con uno schizzo, con le funzioni Foro semplice o Creazione guidata fori. |
Dal PropertyManager Cancella faccia, si può selezionare una o più facce nel modello solido per creare le superfici.

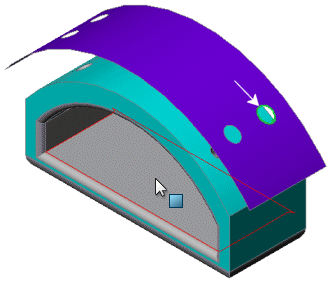

Per esempio, se vengono selezionati i due elementi nel modello, nel modo illustrato in basso e si fa clic su
Cancella, apparirà la finestra
Scegli opzione. Dal momento che i fori della
Creazione guidata fori sono stati maschiati sulla superficie non planare prima di creare la funzione di superficie con offset, i fori sulla superficie di offset non appariranno nell'albero di disegno FeatureManager.
|
Cancella funzione
|
Selezionare per cancellare l'offset della superficie. Inoltre è possibile cancellare il taglio e il raccordo lungo i bordi del taglio. |
|
Cancella facce
|
Selezionare per visualizzare il PropertyManager di Cancella faccia, dal quale sarà possibile eliminare qualsiasi faccia nel modello. |
|
Cancella fori
|
Selezionare per cancellare il foro sulla superficie di offset. |
