È possibile modificare le quote incrementali angolari esistenti.
Per modificare le quote incrementali angolari:
- Nel PropertyManager Quota nella scheda Linee di associazione, accertarsi che l'opzione Visualizza come quota a catena sia selezionata.
- Nell'area grafica, fare clic con il pulsante destro del mouse su una quota incrementale angolare che si trova sul modello e fare clic su Interrompi allineamento.
- Trascinare la quota incrementale angolare per spostarla.
Tutte le quote incrementali sulla catena vengono spostate, ad eccezione della quota dove l'allineamento è interrotto.
- Fare clic con il pulsante destro del mouse su una quota incrementale angolare che si trova sul
flangia e fare clic su Opzioni di visualizzazione, quindi scegliere una di queste opzioni:
| Opzione |
Descrizione |
|---|
|
Allinea quota incrementale
|
Allinea tutte le quote incrementali. |
|---|
|
Scatto
|
Piega la linea di associazione di una quota e permette di riposizionarla.
|
|---|
|
Nuovo sfalsamento quota incrementale
|
Applica lo sfalsamento automatico alle quote incrementali. |
|---|
|

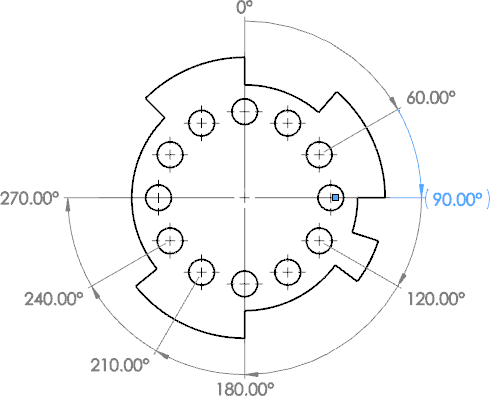

Mostra parentesi
|
Aggiunge parentesi intorno alla quota selezionata.
|
|---|
|
Visualizza come ispezione
|
Mostra la quota selezionata come una quota d'ispezione.
|
|---|
