В зависимости от элемента по траектории можно выбрать один из следующих профилей:
-
Профиль эскиза создает элемент по траектории основания, бобышки, выреза или поверхности путем смещения двухмерного профиля по направлению двухмерного или трехмерного эскиза.
При использовании промежуточного профиля можно создать двунаправленный элемент по траектории.
В качестве профилей элемента по траектории можно выбирать грани, кромки и кривые непосредственно в моделях. Расширенный выбор поддерживается для таких элементов по траектории, как бобышка, основание, вырез, поверхность и вырез сборки.
Можно выбрать:
- Грани из геометрии модели.
- Одна кромка или кривые справочной геометрии, содержащие плавный замкнутый контур.
- Группа кромок или кривых, выбранных в качестве контура с помощью инструмента SelectionManager.
 |
 |
 |
| Выберите грань для Профиля эскиза |
Выберите кромки, используя SelectionManager для Профиля эскиза |

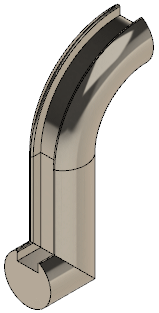

Элемент по траектории |
- Круговой профиль создает твердые стержни или полые трубки вдоль линий эскиза, кромки или кривой в модели напрямую без создания эскиза профиля.
- Профиль твердого тела создает вырез по траектории с помощью тела и направления инструмента, например, для создания выреза вокруг цилиндрического тела.
