Дублирование тел в деталях из листового металла

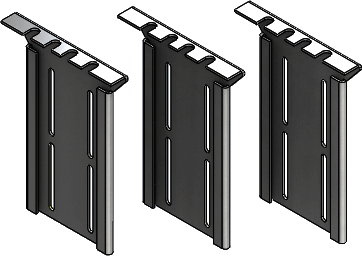

Многотельную деталь из листового металла можно создать путем дублирования исходной детали.

Для дублирования детали используйте перечисленные ниже команды панели инструментов «Элементы».

  • Линейный массив
  • Массив, управляемый окружностью
  • Зеркально отразить
  • Переместить/копировать тела

Изменения, внесенные в элемент массива в главном дереве конструирования FeatureManager, отображаются во всех телах.

Изменения, внесенные в отдельные тела списка вырезов, будут применены только к этим телам.

Чтобы дублировать тело из листового металла, выполните следующее.

  1. В окне существующей детали из листового металла нажмите кнопку Переместить/копировать тела (панели инструментов Элементы) или выберите Вставка > Элементы > Переместить/копировать.
  2. В PropertyManager:

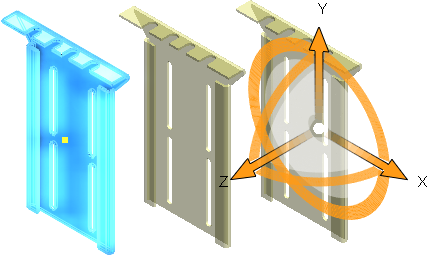

    1. В разделе Тела для перемещения/копирования укажите тело для перемещения bodies.png, выбрав его в графической области или в списке вырезов в плавающем дереве конструирования FeatureManager.
      Появится система координат.
    2. Нажмите Копировать и установите значение для Количество копий pattern_linear_count.png.
  3. Распределите тела путем перемещения системы координат.
  4. Нажмите .
