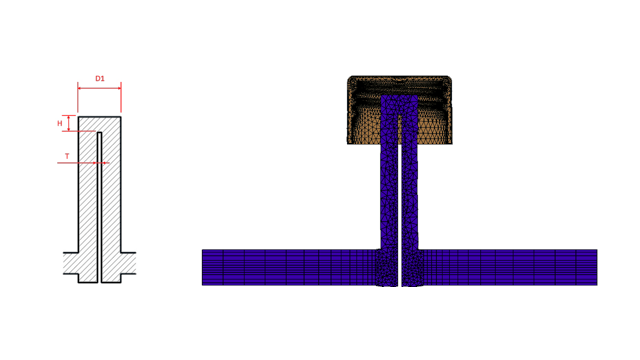

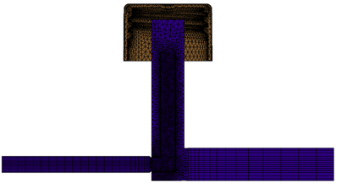

Udoskonalone modelowanie przegród i barboterów Udoskonalono modelowanie przegród i barboterów stanowiących część elementów układu chłodzenia. W przypadku elementów układu chłodzenia przegrody łopatka umieszczona w kanale dzieli kanał przepływu. Aby precyzyjnie modelować kanał przepływu przez element chłodzący przegrody, należy określić średnicę (D1), grubość łopatki (T) i wysokość końcówki (H). Poprzednio wymagana była tylko średnica (D1) przegrody. Na ilustracji przedstawiono przekrój poprzeczny przegrody (lewa strona) i siatkę sześcienną przekroju poprzecznego przegrody (prawa strona). W przypadku barboterów rura wewnętrzna zastępuje łopatkę. Aby precyzyjnie modelować element chłodzący barbotera, należy określić średnicę rury zewnętrznej (D1) i wewnętrznej (D2), grubość rury (T) oraz wysokość końcówki (H). Poprzednio wymagane były tylko średnice rury zewnętrznej (D1) i wewnętrznej (D2). Udoskonalone modelowanie kanału przepływu przegrody i barbotera umożliwia tworzenie dokładnej siatki sześciościennej w przekroju poprzecznym. Dokładniejsze odwzorowanie siatki poprawia ogólną dokładność przepływu chłodziwa i chłodzenia formy. Przekrój barbotera(2021) Siatka sześciościenna przekroju poprzecznego barbotera (2021) Temat nadrzędnySOLIDWORKS Plastics Przeprojektowane drzewo menedżera PlasticsManager Udoskonalenia w SOLIDWORKS Plastics Proces wtryskiwania/formowania wielomateriałowego Udoskonalone modelowanie kanałów opartych na szkicu Opcja czasu opóźnienia dla procesów wtryskiwania dwukomponentowego Sekwencja A-B-A procesu wtrysku dwukomponentowego Dostęp do baz danych materiałów Wykresy bazy danych materiałów Aktualizacje biblioteki materiałów Samouczki do programu Plastics
