Identificación de caras que requieren soportes

La pestaña Vista preliminar del Print3D PropertyManager permite ejecutar un análisis de la vista preliminar para identificar las caras que requieren soportes durante la impresión 3D.

Las impresoras disponen de reglas distintas para ángulos de caras que requieren soportes. A menudo, si el ángulo de una cara se extiende más de 45° con respecto al lecho de impresión, la cara debe ser compatible usando geometría de soporte durante la impresión 3D.

Para identificar caras que requieren soportes:

  1. Haga clic en Archivo > Print3D.
  2. En la pestaña Vista preliminar del PropertyManager, en Análisis de construcción, seleccione Mostrar caras que requieren soportes.
  3. Configure el ángulo desde un punto vertical para definir el umbral de soportes.
    Este es el ángulo por encima del cual debe agregar soportes para evitar que el modelo se contraiga mientras se está imprimiendo.
  4. Para definir el color de las caras que requieren o no soporte:
    1. Para Color de caras con soporte, haga clic en Editar color.
      Seleccione el color que desea utilizar y haga clic en Aceptar.
    2. Para Soportes no necesarios, haga clic en Editar color.
      Seleccione el color que desea utilizar y haga clic en Aceptar.

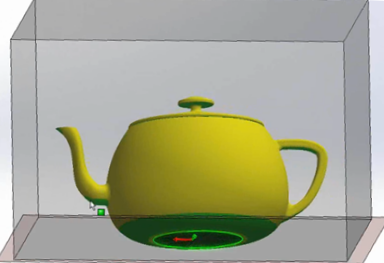

    Los colores que seleccione se reflejan en el modelo.

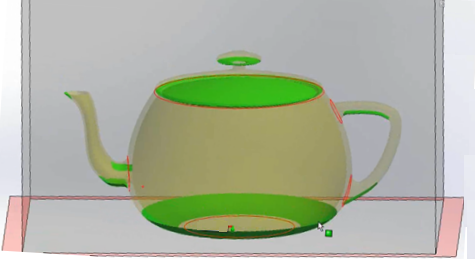

  5. Haga clic en Mostrar como transparente para hacer que la geometría no requiera soporte transparente, de modo que se puedan ver las áreas que requieren soporte con más facilidad.
  6. Haga clic en .
