Vous pouvez appliquer des chargements thermiques sur les connexions et les corps de poutres. Après avoir exécuté une analyse thermique sur un modèle avec poutres, vous pouvez importer les températures dans une étude statique linéaire, statique non linéaire, fréquentielle, de flambage ou dynamique non linéaire pour réaliser une analyse des contraintes.
Le tableau répertorie le type de chargements thermiques que vous pouvez appliquer sur les éléments Poutre ou Barre. Appliquez les chargements thermiques concentrés sur les connexions de barre et de poutre, ainsi que les chargements thermiques distribués le long des corps de barre et de poutre.
| |
Poutre ou Barre |
| Chargements thermiques |
Liaison |
Corps |
| Temperature |
Oui |
Oui |
| Convection |
Non |
Oui |
| Flux de chaleur |
Non |
Oui |
| Energie thermique |
Oui |
Oui |
| Rayonnement vers ambiante uniquement |
Non |
Oui |
Seul le flux de chaleur prend en charge la distribution non uniforme des chargements thermiques.
Par exemple, pour appliquer la température à une connexion ou un corps de poutre, dans le PropertyManager Température, cliquez sur Connexions
ou Poutres
. Dans la zone graphique, sélectionnez les connexions ou les corps de poutres pour appliquer les chargements de température.

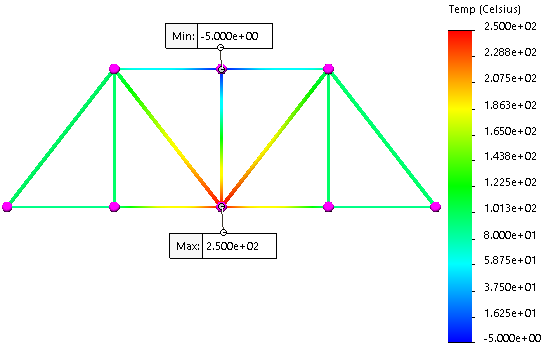

Après avoir exécuté une étude thermique, vous pouvez afficher le tracé des résultats thermiques sur les modèles de poutres. Le tracé des résultats de température d'une barre est affiché.
Pour exécuter l'analyse des contraintes en fonction des températures d'une étude thermique :
- Créez une étude statique.
- Ouvrez la boîte de dialogue Propriétés de l'étude statique.
- Dans l'onglet Effets thermiques/Ecoulement, sélectionnez Températures à partir d'une étude thermique.
Le tracé des déplacements résultant d'un modèle de barre avec chargements de température importés dans une étude statique s'affiche.
