Dieser Lagertyp setzt alle Translationsfreiheitsgrade auf Null. Er ist für Schalen, Balken und Stäbe identisch. Es wird keine Referenzgeometrie verwendet.
Um auf das nicht verschiebbare Lager zuzugreifen, klicken Sie in der Studien-Baumstruktur von Simulation mit der rechten Maustaste auf Einspannungen, und wählen Sie im Kontextmenü die Option Fixierte Geometrie aus. Wählen Sie unter Standard die Option Nicht verschiebbar (Keine Translation).
Für Volumenkörper ist die Option Nicht verschiebbar (keine Translation) nicht verfügbar. Das Lager Fixierte Geometrie ist jedoch dasselbe wie das Lager "Nicht verschiebbar" für Volumenkörper.
In der nachfolgenden Tabelle sind die Attribute und die für diesen Lagertyp erforderlichen Eingaben aufgeführt:
| Attribut
|
Wert
|
|---|
| Eingeschränkte Freiheitsgrade für Schalenvernetzungen
|
3 Translationen
|
| Eingeschränkte Freiheitsgrade für Balken- und Stabnetze
|
3 Translationen
|
| 3D-Symbol
|
|
| Auswählbare Elemente
|
Eckpunkte, Kanten, Flächen und Balkenverbindungen
|
| Auswählbares Referenzelement
|
N/Z
|
| Translationen
|
N/Z
|
| Rotationen
|
N/Z
|
Beispiel

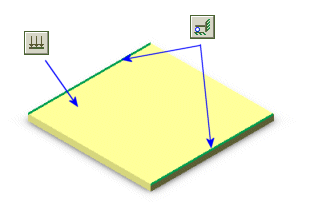

Das nachfolgende Beispiel veranschaulicht den Unterschied zwischen den Lagern Nicht verschiebbar und Fixiert für Schalenvernetzungen: Nehmen wir als Beispiel eine dünne Platte, die an zwei gegenüberliegenden Enden einfach gestützt ist. Auf die Schale wird ein gleichmäßiger Normaldruck angewendet.

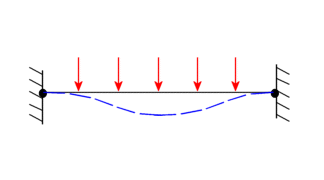

Die nachfolgenden schematischen Darstellungen zeigen die Modellverformung der Schale (blau gestrichelte Kurve), wenn die Lager Nicht verschiebbar und Fixiert verwendet werden.
