Diese Option können Sie nur verwenden, wenn alle ausgewählten Flächen zylindrisch sind. Jede Fläche kann eine andere Achse haben. Die Radial-, Umfangs- und Axialrichtungen für jede Fläche basieren auf ihrer eigenen Achse.
| Attribut
|
Wert
|
|---|
| Mögliche Freiheitsgrade für Volumenkörpervernetzungen
|
3 Translationen
|
| Mögliche Freiheitsgrade für Schalenvernetzungen
|
3 Translationen und 3 Rotationen
|
| Mögliche Freiheitsgrade für Stäbe
|
3 Translationen
|
| 3D-Symbol
|
|
|
| Translation
|
Rotation
|
|
| Auswählbare Elemente
|
Nur zylindrische Flächen
|
| Translationen
|
 Radial
 Umfang
 Axial
|
| Rotationen (nur für Schalen)
|
Um Radialrichtung
Um Umfangsrichtung
Um Axialrichtung
|

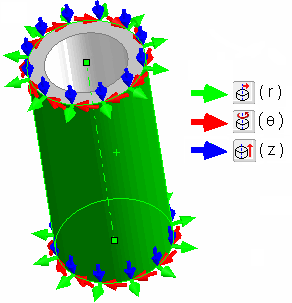

Die mit einer zylindrischen Fläche verbundenen Radial- (r), Umfangs- (θ) und Axialrichtungen (z) sind in der Abbildung dargestellt.
Beispiel
Nehmen Sie an, dass Sie eine zylindrische Fläche haben, deren Achse koaxial mit der globalen Z-Achse ist.
- Wenn Sie ein Lager auf die zylindrische Fläche nur in Radialrichtung anwenden: kann sich die Fläche frei in die Z-Richtung bewegen und um die Z-Achse drehen. Alle anderen vier Starrkörperbewegungen werden unterdrückt.
- Wenn Sie ein Lager auf die zylindrische Fläche nur in Umfangsrichtung anwenden: kann sich die Fläche frei in die Z-Richtung bewegen. Alle anderen vier Starrkörperbewegungen werden unterdrückt. Insbesondere wird die Fläche sich nicht um die Z-Achse drehen.
- Wenn Sie ein Lager auf die zylindrische Fläche nur in Axialrichtung anwenden: bewegt sich die Fläche nicht in die Z-Richtung. Sie wird sich auch nicht in die X- und Y-Richtung drehen. Sie kann sich immer noch frei in die X- und Y-Richtung verschieben und um die Z-Achse drehen. Deshalb werden nur drei Starrkörperbewegungen unterdrückt.
Wenn eine Starrkörperbewegung für eine bestimmte Richtung unterdrückt wird, bedeutet dies nicht, dass die zylindrische Fläche sich nicht etwas in jene Richtung verformen wird. Es bedeutet, dass die zylindrische Fläche als Ganzes sich nicht frei in die bestimmte Richtung bewegen kann.
|
|

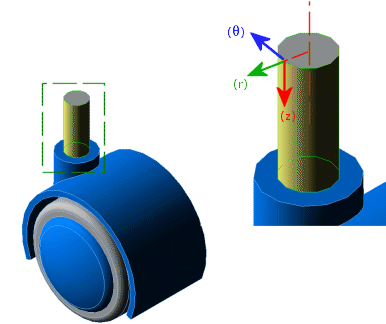

| Angenommen, es gibt zwei Gleitrollen im Modell. Mit der Option Auf zylindrischer Fläche können Sie die Axialtranslation (z) und die Radialtranslation (r) der Rollenstifte auf Null setzen. Die Stifte können frei in der Umfangsrichtung (Θ) rotieren. |
|
|
| Schalenvernetzung des Teils
|
Mit der Option Auf zylindrischer Fläche können Sie die Axialtranslation (z) und die Radialtranslation (r) der Wandungsfläche auf Null setzen. Die Fläche kann frei in der Umfangsrichtung (Θ) rotieren. |
