Dokumenteigenschaften - Schnittansichtsetiketten

So öffnen Sie diese Seite:

Klicken Sie bei geöffneter Zeichnung auf Optionen (Standard-Symbolleiste) und wählen Sie die Registerkarte Dokumenteigenschaften und anschließend Ansichten > Abschnitt aus.

Globale Zeichnungsnorm

Basis-Schnittansichtsstandard

Linienart

Legt die Schnittlinienart und die Dicke für die Quellansicht fest.

Standard mit Verbindungsstück	Zeigt eine durchgehende Schnittlinie in der Quellansicht an.
Alternative ohne Verbindungsstück	Zeigt eine getrennte Schnittlinie in der Quellansicht an.
Standard ohne Verbindungsstück	Zeigt dicke Linien an den Enden der Schnittlinie und an jeder Richtungsänderung innerhalb der Schnittlinie an.

Schnittpfeiltext

Etikettoptionen

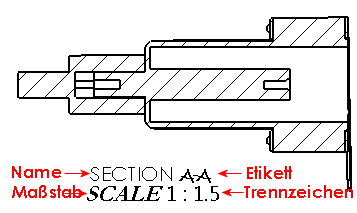

Per Norm	Aktivieren Sie diese Option, um die Basisnorm zu verwenden. Deaktivieren Sie die Option, um die Ansichtsetikettparameter wie folgt zu ändern: Name Wählen Sie einen Titel aus, der im Ansichtsetikett angezeigt werden soll, oder geben Sie einen eigenen Titel ein. Schriftart Legt die Schriftart des Ansichtsetiketts fest. Benennung Legt die Darstellung des Buchstabens fest, der dem Etikett auf der Eltern-Ansicht entspricht. Schriftart Legt die Schriftart des Etiketts im Ansichtsetikett fest. Rotation Legt die Darstellung des Rotationswinkels in der Ansicht fest. Schriftart Legt die Schriftart für den Rotationswinkel im Ansichtsetikett fest. Maßstab Wählen Sie ein Etikett für den Maßstab aus, oder geben Sie ein eigenes Etikett ein. Schriftart Legt die Schriftart des Maßstabs im Ansichtsetikett fest. Trennsymbol (Kennzeichnung) Legt die Anzeigeoption für den Maßstab fest: Um den Maßstab mit zwei durch ein Trennzeichen getrennten Zahlen darzustellen, wählen Sie eine der folgenden Optionen aus: X:X X/X (X:X) (X/X) Um den Maßstab als Verhältnis von zwei Zahlen gefolgt von X darzustellen, wählen Sie die Option # X aus. Um den Maßstab auszublenden, wählen Sie <Kein> aus. Schriftart Legt die Schriftart des Trennsymbols für das Ansichtsetikett fest. Platz im Maßstab um Doppelpunkt (:) und Schrägstrich (/) entfernen. Wählen Sie aus, Platz im maßstabgetreuen Etikett zu entfernen.     Gestapelt Zeigt den Namen und das Etikett über dem Maßstab übereinander an.     In einer Linie Zeigt den Namen und das Etikett auf einer Linie an.
Etikett oberhalb Ansicht anzeigen	Zeigt das Etikett oberhalb der Ansicht an.
Positionsetiketten für neue Ansichten einbeziehen	Wählen Sie diese Option aus, um automatisch eine Einbauort-Beschriftung zur Schnittansicht und Schnittlinie hinzuzufügen.
Ansichtsetikett in neu entfernten Abschnitten einbeziehen	Fügt jeder neu erstellten "Entfernter Abschnitt“-Ansicht ein Ansichtsetikett hinzu. Aktiviert Deaktiviert

Schicht

Schnitt-/Ansichtsgröße

Mit Zeichengröße des Schnittansichtspfeils skalieren	Legt die Pfeilspitzengröße für Schnittansichten fest, damit automatisch auf die Zeichenhöhe der Schnittansicht skaliert wird, wenn die Schnittansichtspfeile auf eine andere Schriftart als der Schnittpfeiltext eingestellt sind. Deaktivieren Sie diese Option, um die Pfeilgröße zu ändern.
Stil	Legt einen Pfeiltyp für Schnittansichten fest. Der Pfeiltyp für Schnittansichten kann unabhängig von den Pfeiltypen für Bemaßungen festgelegt werden.

Halbschnitt

Standard mit Verbindungsstück	Zeigt beide Pfeile an.
Alternative ohne Verbindungsstück	Zeigt einen Pfeil an.

Allgemeine Anzeige

Schnittlinienauflager der Bereichsansicht ausblenden	Aktiviert (Schnittlinienauflager ausgeblendet)
	Deaktiviert (Schnittlinienauflager angezeigt)
