参照部品参照のサポートが改善され、ファイル ビュー タブと SOLIDWORKS PDM アドインで表示できます。
- マスターBOM(Computed BOM)

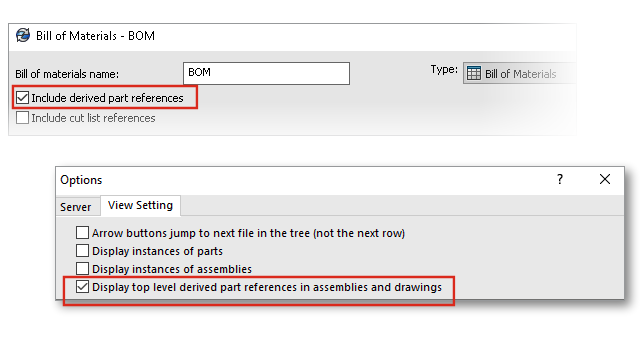

マスター BOM を構成して、参照部品参照を含めることができます。 アドミニストレーション ツールで部品表（Bill of Materials）ダイアログ ボックスを開き、参照部品参照を含める（Include derived part references）を選択します。
- 参照先（Contains）タブと使用先（Where Used）タブ
参照部品参照は、選択したコンフィギュレーションに関係なく、参照先（Contains）タブと使用先（Where Used）タブで表示できます。 以前のバージョンでは、参照部品参照はコンフィギュレーションのコンフィギュレーションを表示しない（Do not show configurations）オプションを選択した場合にのみ表示されていました。
-
SOLIDWORKS PDM アドイン
SOLIDWORKS で、をクリックします。表示設定（View Setting）タブで、トップ レベルの参照部品の参照をアセンブリと図面に表示（Display top level derived part references in assemblies and drawings）を選択します。 アセンブリと図面の参照構造で、トップレベルの参照部品参照を表示できます。
親部品ファイルの参照構造で 3D Interconnect 参照部品参照を表示することもできます。
