Diş Kılavuzları

Hataları önlemek için aşağıdaki talimatlara uyun.

Merkezden başlayan yalnızca bir dikey merkez çizgisi oluşturun.

SOLIDWORKS, dişin açısını tanımlamak için yalnızca tek bir dikey merkez çizgisi kullanır ve diğerlerini göz ardı eder. Birden fazla merkez çizgisi çizerseniz hangisinin kullanıldığından emin olamayabilirsiniz.

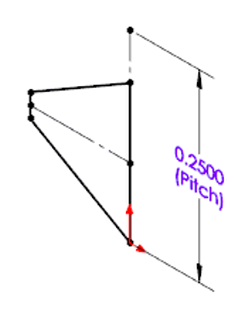

Merkez çizgisinin profilden daha uzun olduğundan emin olun.

Merkez çizgisinin profilden daha uzun olduğundan emin olun. Açının yüksekliği, devirler arasındaki profilden büyük olmalıdır. Değilse devirler birbirleriyle kesişebilir.

Açılar, inç ve metrik birimlerde farklı bir şekilde tanımlanır.

Dişleri inç cinsinden tanımladığınızda, açılar ölçüm birimi başına (örneğin, inç başına diş sayısı) devir cinsinden tanımlanır.

Dişleri metrik birimler cinsinden tanımladığınızda, açılar devir başına (örneğin, diş başına milimetre) ölçüm birimi cinsinden tanımlanır.

Bir merkez çizgisi oluşturmazsanız SOLIDWORKS, model birim uzunluğu başına tek bir devir açısı olduğunu varsayar (inç başına bir diş ya da diş başına bir milimetre gibi).

Bir çizimde yalnızca tek bir kapalı kontur oluşturun.

SOLIDWORKS, bir diş tanımlamak için yalnızca tek bir kapalı kontur kullanabilir. Bir çizimde birden fazla kapalı kontur oluşturmak bir hataya neden olur.

Tek bir kapalı kontura izin verilir	Birden çok kontur geçersizdir

SOLIDWORKS bir konfigürasyonda yalnızca bir etkin çizim kullanır.

SOLIDWORKS, ilk etkin çizimi kullanır ve diğerlerini göz ardı eder. Biri dışında tüm çizimleri pasifleştirin, böylece SOLIDWORKS'ün dişi oluşturmak için hangisini kullandığından emin olabilirsiniz.

Varsayılan çapı ve açıyı geçersiz kılarsanız dikkatli olun.

Diş PropertyManager'ı, varsayılan çap ve açıyı geçersiz kılmanızı sağlar. Değişikliklerinizin (örneğin, diş için silindirin çapı ile tutarsız olan bir çap tanımlayarak) bir hata oluşturmadığından emin olun. Bir hata yaparsanız açıyı geçersiz kılma kontrollerini kullanarak çap ve açıyı varsayılan değerlerine geri döndürebilirsiniz.

Bir profil adından çok şey beklemeyin.

Profil adları profil şeklini temsil eden özelliklerdendir, ancak oluşturdukları geometriyi temsil etmeleri gerekmez. Bir profil adının dişin final geometrisini gösterdiğini varsaymayın.

Profiller oluşturmak için, Kütüphane Unsuru Parçaları kullanın.

Sıfırdan bir profil oluşturduğunuzda, Kütüphane Unsuru Parçası yöntemleri veya SOLIDWORKS yazılımıyla sağlanan bir profil ile başlayın.

Uzamsal ilişkilere, özellikle kesim ve ötelemeye dikkat edin.

Dişi, alttaki şekil ile tutarsız hale getirecek şekilde profilleri değiştirmeyin. Örneğin, şaftlar üzerinde iyi çalışan diş kesimine sahip bir profiliniz olabilir ancak deliklere uygulanamaz. Bu nedenle, bir deliğin ekstrüzyonu için değiştirmeniz gerekebilir. İyi bir profiliniz olabilir ancak öteleme, alttaki şaft ile olan temasını kaybetmekten çok uzaktır. Ötelemeyi değiştirdikten sonra bir hata alırsanız değişikliği geri alın ve öteleme için daha küçük bir değer deneyin.
