Bir Kesme Dişi Oluşturma

Bir diş profilinde herhangi bir şekli veya boyutu seçebilirsiniz. Bir deliğin veya şaftın çapı diş profilini belirlemez.

Diş kesme oluşturmak için:

  1. Silindirik parçaya sahip bir model açın ve Ekle > Unsurlar > Diş öğesine tıklayın.

  2. Grafik alanında, bir dairesel kenar seçin.
  3. PropertyManager'da Spesifikasyon altında, aşağıdakiler için değerleri ayarlayın:
    1. Tip için Metric Die seçeneğini belirleyin.
    2. Boyut'u M6x1.0 olarak ayarlayın.
  4. Diş yöntemi için Dişi kes'e tıklayın.

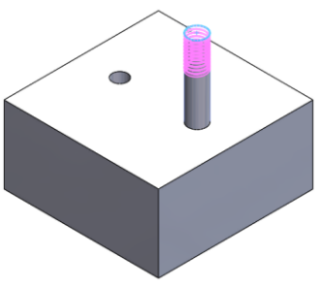

    Önizlemenin rengi, Sistem Seçenekleri'nde, Geçici Grafikler, Malzeme Kaldır ve Malzeme Ekle altındaki Renk Düzeni Ayarları alanına bağlı olarak değişiklik gösterir.

    Varsayılan renkler diş kesme için pembe ve dişe ekstrüzyon uygulama için yeşildir.

  5. Diş Konumu'nun başlangıç konumunu ayarlayın:
    1. Ötele'ye tıklayın.
    2. Yönü Ters Çevir öğesine tıklayın.
    3. Öteleme Uzaklığı'nı 1,00 mm olarak ayarlayın.

    Çizim konturu her zaman ön düzlemde bulunur.

  6. Son Koşulu altında, Diş uzunluğunu koru'ya tıklayın.

    Bu seçenek dişi başlangıç yüzeyinden sabit bir uzunlukta tutar.

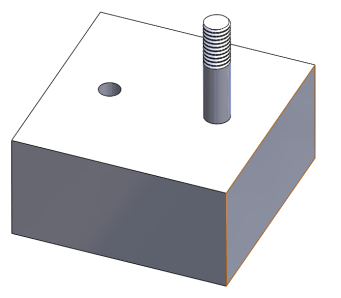

  7. öğesine tıklayın.
