SOLIDWORKS Electrical Schematic - Exercice N° 03

Cet exercice vous permet de comprendre comment gérer les localisations d'un projet électrique et comment concevoir le synoptique d'une installation électrique. Il est basé sur le projet électrique que vous avez réalisé à l'exercice n° 02. Si vous ne l'avez pas terminé, vous pouvez télécharger le fichier du projet électrique et le désarchiver dans SOLIDWORKS Electrical.



Télécharger un projet électrique



Pour réaliser cet exercice, vous devez télécharger le fichier PDF de l'exercice. Nous vous conseillons, si vous en avez la possibilité, de l'imprimer.



Téléchargement du fichier PDF

• Gestion des localisations

• Synoptique de câblage

• Réservation des câbles

• Liste des câbles

Gestion des localisations

Modifiez la localisation L1 existante pour la terminer.



1. Ouvrez les propriétés de la localisation L1.

Panneau ancrable > Onglet Composants > Menu contextuel de la localisation : Propriétés



2. Saisissez TGBT comme description de la localisation L1.

Création des autres localisations du projet électrique

Ajoutez les localisations suivantes : L2 : Local moteurs L3 : Pupitre BJ : Boîte de jonction



1. Ouvrez la Gestion des localisations.

Menu : Projet électrique > Localisations



2. Cliquez sur l'icône Nouvelle localisation.

Gestion des localisations : Nouvelle localisation

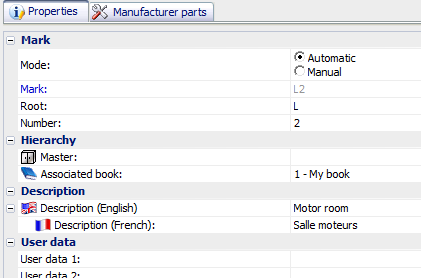

3. Dans la boîte de dialogue des propriétés de la localisation, saisissez L2, puis la description Local moteurs.





4. Répétez l'opération pour les localisations L3 et BJ. Le repère BJ doit être saisi en mode Manuel.



Synoptique de câblage

Utilisez le document PDF téléchargé précédemment (annexe 3a) pour réaliser le synoptique de câblage sur le folio de synoptique conformément aux instructions suivantes :





1. Cliquez deux fois sur le folio 02 - Wiring line diagram pour l'ouvrir.

Insérer un symbole

Utilisez la commande Insérer symbole pour insérer les moteurs M1 et M2 sans dessiner le contour de localisation. Il sera inséré plus tard.



2. Cliquez sur l'icône Insérer symbole dans le menu Synoptique.

Menu : Synoptique > Insérer un symbole



3. SOLIDWORKS Electrical mémorise le dernier symbole inséré. Il se peut que la bibliothèque s'ouvre directement au premier lancement de la commande d'insertion d'un symbole. Si ce n'est pas le cas, cliquez sur le bouton Autre symbole du panneau ancrable.

4. Dans la bibliothèque, cliquez sur l'onglet Classification. Sélectionnez la classe Moteurs. Dans la partie droite, sélectionnez le symbole correspondant.

5. Cliquez sur Sélectionner pour valider. Vous pouvez également faire un double-clic sur la vignette du symbole.

6. Le symbole est attaché au curseur. Cliquez simplement sur son point d'insertion dans la zone graphique. Vérifiez que le verrou Résol est activé lors de l'insertion.

7. Dans la boîte de dialogue des propriétés, le repère M1 est proposé, car il s'agit du premier symbole inséré dans la classe Moteurs.

8. Vous devez modifier la localisation affectée au symbole. Cliquez sur le bouton [...] sur la cellule +L1-TGBT.

9. Dans la boîte de dialogue Localisations, sélectionnez L2-Local moteurs.

10. Validez les propriétés du symbole.

11. Procédez de même pour le moteur M2.



Observez que le repère affiche le repère de localisation. La localisation du composant est différente de la localisation du folio.





Contour de localisation

Placez le contour de localisation L3-Pupitre, puis insérez les deux voyants H1 et H2 en utilisant le panneau latéral.  (Observez l'impact sur le repérage.)



1. Sélectionnez la commande Contour de localisation dans le menu Synoptique.

Menu : Synoptique > Contour de localisation



Notez que la commande Contour de Localisation contient des options (présence d'une flèche dans l'icône). Si vous cliquez sur la partie haute de l'icône, vous déclenchez la commande sans utiliser les options. Si vous cliquez sur la partie basse de l'icône, les options s'affichent.



2. Pour tracer un contour de localisation rectangulaire, cliquez dans la zone graphique pour créer un premier point et ensuite un deuxième point correspondant à la diagonale du rectangle.

3. Pour un contour polyligne, cliquez sur le premier point du contour, puis sur un deuxième point... Pour terminer, vous devez fermer le contour.



Palette de symboles

Insérez les voyants à l'aide de la palette de symboles.

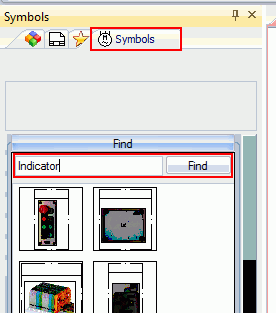

1. Ouvrez l'onglet Symboles dans le panneau ancrable.





2. Ouvrez le groupe Rechercher. Saisissez Voyant dans le champ de recherche et cliquez sur le bouton Recherche.

3. Pour insérer le symbole, faites-le glisser vers la zone graphique ou cliquez deux fois dessus. Contrairement aux moteurs, les voyants sont insérés à l'intérieur d'un contour de localisation. SOLIDWORKS Electrical propose automatiquement la localisation L3-Pupitre dans la boîte de dialogue de repérage.

4. Insérez les autres contours de localisation et symboles comme indiqué en annexe.

Folio des câbles

1. Dessinez les câbles à l'aide de l'option Dessiner un câble du menu Synoptique.

Menu : Synoptique > Dessiner un câble



2. Cliquez sur le premier point du contour de symbole. Un point vert indique la connexion.



3. Cliquez sur le deuxième point du deuxième contour de symbole.



Dans le panneau ancrable Commande, vous pouvez sélectionner le type de ligne/câble pour distinguer le type de câble.



Réservation des câbles

Vous devez utiliser des câbles de type 4G pour le câblage des moteurs M1 et M2. Prévoyez un câble possédant au moins 7 brins, pour connecter le bornier XA2 aux voyants.



1. Ouvrez le menu contextuel de la liaison (clic droit sur la liaison) et sélectionnez la commande Réserver des câbles et des brins.

Menu contextuel du câble de synoptique : Réserver des câbles et des brins



2. Dans la boîte de dialogue de réservation de câbles, cliquez sur l'icône Nouveau câble.

Réservation de brins et de câbles > Nouveau câble



3. Dans la boîte de dialogue de recherche d'une référence de câbles, utilisez l'onglet Filtres et saisissez les filtres sur la Famille et le Nombre de conducteurs.

4. Le nouveau câble apparaît dans la liste. Cochez la case correspondant au câble et validez.



Le repère et la référence du câble apparaissent maintenant sur le folio de synoptique. Vous pouvez utiliser l'option Afficher / masquer les textes de câble du menu contextuel d'un câble pour afficher ou masquer le texte.



Liste des câbles

Affichez la liste des câbles.



1. Cliquez sur l'icône Nomenclatures du menu Projet électrique.

Menu : Projet électrique > Nomenclatures



2. Sélectionnez la nomenclature Liste des câbles.



Toutes les manipulations que vous effectuez dans le projet électrique s'affichent en temps réel dans la partie droite de la boîte de dialogue Gestion des nomenclatures.
