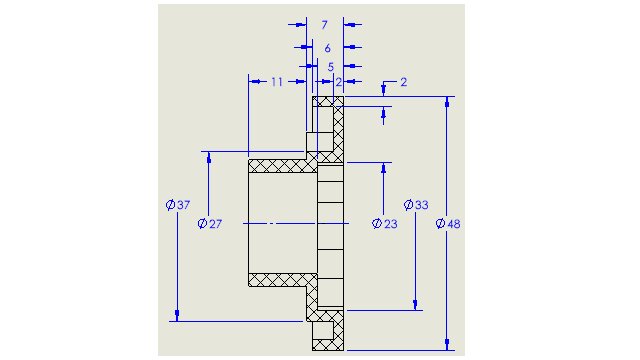

您可以为只需要显示引出线一侧的直径尺寸创建对称线性直径尺寸。 这对于带有旋转零部件和详细剖面视图的工程图很有帮助。
要创建对称线性直径尺寸： - 打开带有旋转零部件或剖面视图的工程图。
对称线性直径尺寸可用于任何工程图视图，但最适合只需要一侧引出线的工程图视图。
- 单击对称线性直径尺寸
（尺寸/关系工具栏）或。
- 在 PropertyManager 中，指定选项：
- 单个。 可让您手动标注实体尺寸。 选择快速标注尺寸以使用快速标注功能标注实体尺寸。
- 多个。 可让您根据指定的轴创建多个尺寸。 尺寸将会自动排列。
- 标注工程视图的尺寸。
