材料明细表中的切割清单支持

材料明细表 (BOM) 中详细切割清单的用户界面和功能已更新，更易于使用。

焊件切割清单表格更新：

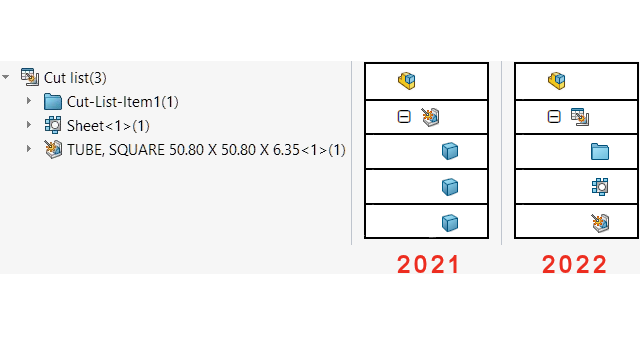

  • 表格图标与 FeatureManager® 设计树中使用的图标匹配。
  • 在工具 > 选项 > 文档属性 > 材料明细表中，在长度变为相同时，无论如何都要将 BOM 中的切割清单项目组合成轮廓（旧行为）重命名为组合这些具有不同轮廓但长度相同的切割清单项目（2019 以前的行为）。
  • 详细的切割清单可用于所有材料明细表类型。 以前，详细的切割清单仅用于缩进的材料明细表。 您可以在材料明细表 PropertyManager 的详细切割清单部分指定选项。
  • 您可以自动或手动解散缩进的材料明细表中的零部件。 在材料明细表 PropertyManager 中，选择解散零件级别的行以自动解散所有焊件零件级别的行。
    已清除详细切割清单，已清除解散零件级别的行 已选中详细切割清单，已清除解散零件级别的行 已选中详细切割清单，已选中解散零件级别的行
  • 在配置属性 PropertyManager 的材料明细表选项下，您可以为零部件已用于装配体中时显示切割清单项目（仅带详细切割清单的缩进 BOM 类型）指定选项。 此选项显示、隐藏或升级缩进的材料明细表的切割清单项目。 当您选择详细切割清单时，升级会解散零件级别的行，并在缩进的材料明细表中显示切割清单项目。 在 FeatureManager 设计树中，您可以右键单击任何零部件，然后单击在材料明细表中恢复将零部件移回显示切割清单。

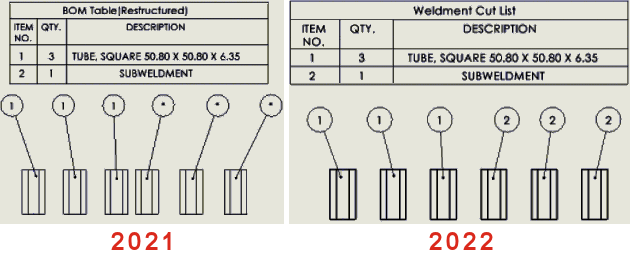

  • 当您在 BOM 中为子焊件切割清单项目使用零件序号时，零件序号属性与链接的 BOM 相对应。 在 SOLIDWORKS 2022 之前，应用于属于子焊件的实体的零件序号显示时带星号。 现在，零件序号具有相应的项目号。
