Sélection d'outil d'usinage

L'outil Costing utilise différentes méthodes pour la sélection des outils utilisés pour les opérations d'usinage.

Si une pièce contient des fonctions qui nécessitent plusieurs opérations, comme l'usinage et le perçage, l'outil Costing essaie d'utiliser une machine du modèle d'usinage pouvant exécuter plusieurs opérations. Vous devez définir des machines avec les outils de fraisage et perçage appropriés dans le modèle. Dans le modèle, l'outil Costing vérifie premièrement la taille d'outil par rapport à la taille de la fonction. S'il existe une correspondance exacte, cet outil est utilisé. Si la taille d'outil exacte n'est pas trouvée, l'outil Costing recherche un outil dont la taille est au maximum 10 % inférieure à la taille de la fonction. Si aucun outil approprié n'est trouvé sur cette machine, l'outil Costing recherche une autre machine possédant les outils appropriés.

Lors de l'usinage de rainures, la sélection de l'outil dépend des éléments suivants:

Type de rainure	Sélection d'outil

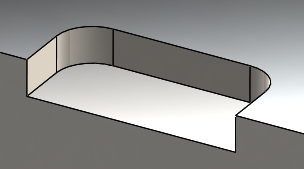

Rainure avec rayon de sommet ou angle	La taille d'outil est définie par le rayon de l'angle.

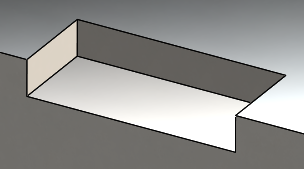

Rainure sans rayon d'angle	Le plus petit outil disponible.
Rainure avec ouverture avec deux parois adjacentes (rainure ouverte)	Le plus grand outil disponible.
Mortaise avec ouverture sur les parois (le cylindre rouge est l'outil)	La taille d'outil est définie par la largeur de la rainure.

Dans tous les cas ci-dessus, en cas de rayon au bas de la rainure, l'outil Costing utilise une fraise plate.
