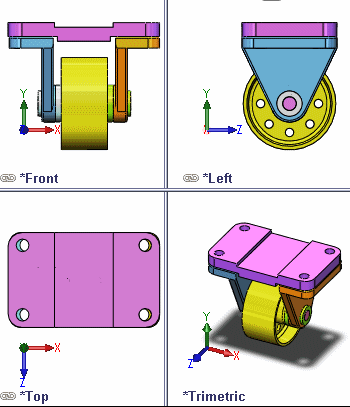

Fenêtres d'affichage Vous pouvez afficher les modèles dans une, deux ou quatre fenêtres d'affichage. Pour ouvrir quatre fenêtres d'affichage: Cliquez sur Quatre vues (barre d'outils Vues standard) ou sur Fenêtre > Fenêtre d'affichage > Quatre vues. Vous pouvez choisir les dispositions de fenêtre d'affichage suivantes à partir du menu Fenêtre ou de la barre d'outils Vues standard : Info-bulle Vues affichées Vue simple Définie par l'utilisateur Deux vues - Horizontal Face et Dessus Deux vues - Vertical Face et Droite Quatre vues Face, Droite, Dessus et Trimétrique (USA) ou Face, Gauche, Dessus et Trimétrique (Europe). Spécifiez Europe ou USA dans Outils > Options > Options du système > Affichage . Le coin inférieur gauche de chaque fenêtre d'affichage indique l'orientation actuelle. Pour choisir une autre orientation, cliquez sur Orientation de la vue (barre d'outils Affichage de type visée haute). Lorsque vous passez de plusieurs fenêtres d'affichage à une seule, le modèle affiche l'orientation de la fenêtre active. Si vous revenez ensuite à plusieurs fenêtres d'affichage, les orientations par défaut sont rétablies à nouveau. Vous pouvez modifier séparément l'orientation ou la rotation d'un modèle dans n'importe quelle fenêtre d'affichage, tant que ces fenêtres ne sont pas liées. Sujet parentZone graphique Barre d'outils Vues standard Liaison des vues orthogonales Vous pouvez lier les vues orthogonales. Les vues non orthogonales (telles que les vues de type Isométrique, Trimétrique, etc. ou les orientations personnalisées) ne sont pas liées. Pour lier les vues orthogonales: Cliquez sur Lier les vues (barre d'outils Vues standard) ou sur Fenêtre > Fenêtre d'affichage > Lier les vues. L'icône dans le menu contextuel Affichage indique des fenêtres d'affichage liées. Fonctionnalités disponibles avec les vues liées: Les opérations de zoom et de translation sont liées pour toutes les vues orthogonales. La rotation de la vue à l'aide du pointeur n'est pas disponible. Si vous faites pivoter une vue pour lui donner une orientation non orthogonale, cette vue n'est plus liée. Si la fonction Lier les vues est activée, la vue est liée lorsque vous l'amenez par rotation à une orientation orthogonale.
Fenêtres d'affichage Vous pouvez afficher les modèles dans une, deux ou quatre fenêtres d'affichage. Pour ouvrir quatre fenêtres d'affichage: Cliquez sur Quatre vues (barre d'outils Vues standard) ou sur Fenêtre > Fenêtre d'affichage > Quatre vues. Vous pouvez choisir les dispositions de fenêtre d'affichage suivantes à partir du menu Fenêtre ou de la barre d'outils Vues standard : Info-bulle Vues affichées Vue simple Définie par l'utilisateur Deux vues - Horizontal Face et Dessus Deux vues - Vertical Face et Droite Quatre vues Face, Droite, Dessus et Trimétrique (USA) ou Face, Gauche, Dessus et Trimétrique (Europe). Spécifiez Europe ou USA dans Outils > Options > Options du système > Affichage . Le coin inférieur gauche de chaque fenêtre d'affichage indique l'orientation actuelle. Pour choisir une autre orientation, cliquez sur Orientation de la vue (barre d'outils Affichage de type visée haute). Lorsque vous passez de plusieurs fenêtres d'affichage à une seule, le modèle affiche l'orientation de la fenêtre active. Si vous revenez ensuite à plusieurs fenêtres d'affichage, les orientations par défaut sont rétablies à nouveau. Vous pouvez modifier séparément l'orientation ou la rotation d'un modèle dans n'importe quelle fenêtre d'affichage, tant que ces fenêtres ne sont pas liées. Sujet parentZone graphique Barre d'outils Vues standard Liaison des vues orthogonales Vous pouvez lier les vues orthogonales. Les vues non orthogonales (telles que les vues de type Isométrique, Trimétrique, etc. ou les orientations personnalisées) ne sont pas liées. Pour lier les vues orthogonales: Cliquez sur Lier les vues (barre d'outils Vues standard) ou sur Fenêtre > Fenêtre d'affichage > Lier les vues. L'icône dans le menu contextuel Affichage indique des fenêtres d'affichage liées. Fonctionnalités disponibles avec les vues liées: Les opérations de zoom et de translation sont liées pour toutes les vues orthogonales. La rotation de la vue à l'aide du pointeur n'est pas disponible. Si vous faites pivoter une vue pour lui donner une orientation non orthogonale, cette vue n'est plus liée. Si la fonction Lier les vues est activée, la vue est liée lorsque vous l'amenez par rotation à une orientation orthogonale.
Liaison des vues orthogonales Vous pouvez lier les vues orthogonales. Les vues non orthogonales (telles que les vues de type Isométrique, Trimétrique, etc. ou les orientations personnalisées) ne sont pas liées. Pour lier les vues orthogonales: Cliquez sur Lier les vues (barre d'outils Vues standard) ou sur Fenêtre > Fenêtre d'affichage > Lier les vues. L'icône dans le menu contextuel Affichage indique des fenêtres d'affichage liées. Fonctionnalités disponibles avec les vues liées: Les opérations de zoom et de translation sont liées pour toutes les vues orthogonales. La rotation de la vue à l'aide du pointeur n'est pas disponible. Si vous faites pivoter une vue pour lui donner une orientation non orthogonale, cette vue n'est plus liée. Si la fonction Lier les vues est activée, la vue est liée lorsque vous l'amenez par rotation à une orientation orthogonale.
