Propriétés du document - Labels de vue en coupe

Pour ouvrir cette page :

Avec une mise en plan ouverte, cliquez sur Options (barre d'outils Standard), sélectionnez l'onglet Propriétés du document, puis sélectionnez Vues > Section.

Norme d'habillage générale

Norme des vues en coupe de base

Style de ligne

Spécifie le style et l'épaisseur de la ligne de coupe pour la vue source.

Standard avec connecteur	Affiche une ligne de coupe continue dans la vue source.
Alternatif sans connecteur	Affiche une ligne de coupe discontinue dans la vue source.
Standard sans connecteur	Affiche des lignes épaisses aux extrémités de la ligne de coupe et à tout changement de direction dans celle-ci.

Texte de ligne de coupe

Options de label

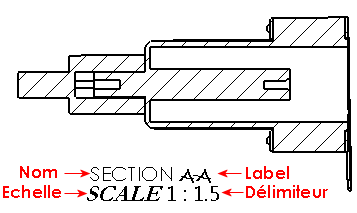

Selon la norme	Sélectionnez cette option pour adhérer à la norme de base. Désactivez pour modifier les paramètres d'affichage des labels : Nom Sélectionnez un titre devant apparaître dans le label de vue, ou saisissez un titre. Police Spécifie la police du titre du label de vue. Label Spécifie l'apparence de la lettre correspondant au label sur la vue parente. Police Spécifie la police du label dans le label de vue. Rotation Spécifie l'apparence de l'angle de rotation de la vue. Police Spécifie la police de l'angle de rotation du label de vue. Echelle Sélectionnez un label pour l'échelle, ou saisissez un label. Police Spécifie la police de l'échelle du label de vue. Séparateur Spécifie l'option d'affichage pour l'échelle : Pour afficher l'échelle avec deux nombres séparés par un délimiteur, sélectionnez : X:X X/X (X:X) (X/X) Pour afficher l'échelle comme un ratio entre deux nombres suivi de X, sélectionnez # X. Pour cacher l'échelle, sélectionnez <Aucun> . Police Spécifie la police du délimiteur du label de vue. Supprimez l'espace dans l'échelle autour de deux-points (:) et la barre oblique (/) Sélectionnez pour supprimer l'espace dans le label d'échelle.     Empilé Affiche le label de vue avec le nom et le label empilés au-dessus de l'échelle.     En ligne Affiche le nom et le label sur la même ligne.
Afficher le label au-dessus de la vue	Affiche le label au-dessus de la vue.
Inclure les labels de position pour les nouvelles vues	Sélectionnez cette option pour ajouter automatiquement un label de position à la vue en coupe et la ligne de coupe.
Inclure le label de vue sur les nouvelles sections supprimées	Ajoute un label de vue à chaque nouvelle vue Section supprimée que vous créez. Sélectionné Désactivée

Calque

Taille de la flèche de coupe

Proportionnelle à la taille de la police de vue en coupe.	Spécifie la taille de la pointe de flèche pour les vues en coupe proportionnelle à la police de vue en coupe, si les flèches de coupe ne suivent pas la police du texte de ligne de coupe. Désactivez pour modifier les flèches de cotation.
Style	Spécifie le type de flèche des vues en coupe. Vous pouvez spécifier le type de flèche des vues en coupe indépendamment du type de flèche des cotes.

Demi-coupe

Standard avec connecteur	Affiche les deux flèches.
Alternatif sans connecteur	Affiche une flèche.

Affichage général

Masquer les cassures de ligne de coupe de la vue en coupe.	Option sélectionnée (cassures masquées)
	Option désélectionnée (cassures affichées)
