Exportation et liaison d'équations à des fichiers externes

Ces étapes illustrent le flux de travail pour l'exportation et la liaison vers des fichiers texte.

1. Effectuez l'une des opérations suivantes :
   • Cliquez sur Equations (barre d'outils Outils).
   • Cliquez sur Outils > Equations.
   • Dans l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur le dossier Equations et sélectionnez Gestion des équations.
2. Dans la boîte de dialogue Equations, cliquez sur Exporter.
3. Dans la boîte de dialogue Enregistrer sous :
   1. Indiquez un nom et un emplacement pour le fichier texte.
   2. Cliquez sur Enregistrer.

      Les équations sont enregistrées dans un fichier texte. La boîte de dialogue Exporter les équations s'affiche.

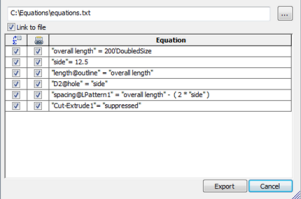

      La boîte de dialogue Exporter les équations comprend deux colonnes. La première colonne indique les équations qui sont exportées vers un fichier texte. La deuxième colonne indique les équations qui sont liées entre le modèle et le fichier texte. Vous pouvez modifier les équations pour les éléments que vous liez uniquement dans le fichier texte cible. Par défaut, toutes les équations sont exportées et liées.



      Vous pouvez créer un lien ou le supprimer sur des équations individuelles en cochant et décochant les cases dans la colonne Liens. Vous pouvez également créer un lien ou le supprimer dans la boîte de dialogue Equations après avoir créé un lien vers un fichier externe.
4. Dans la boîte de dialogue Exporter les équations, cliquez sur Exporter.
   Dans la boîte de dialogue Equations, l'option Lier au fichier externe est sélectionnée. Le chemin d'accès au fichier s'affiche également.


5. Dans la boîte de dialogue Equations, cliquez sur Ouvrir le fichier lié .

   Le fichier s'ouvre dans un éditeur de texte.

6. Modifiez la valeur d'une variable globale dont dépend une cote liée, puis enregistrez le fichier.
7. Dans la boîte de dialogue Equations, cliquez sur Reconstruire .

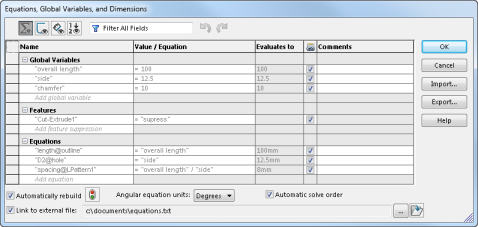

   Toutes les cotes qui dépendent de la variable globale sont mises à jour. La boîte de dialogue Equations affiche une colonne supplémentaire pour toutes les entrées liées au fichier externe.

   Les équations et les variables globales qui sont liées à un fichier externe ne peuvent plus être modifiées dans cette boîte de dialogue. Vous devez utiliser le fichier externe pour les modifier. Pour supprimer le lien des équations liées et des variables globales, accédez à la boîte de dialogue Equations, puis désactivez l'option Lier au fichier externe.
8. Cliquez sur OK.
