Свойства документа - Метки сечения

Чтобы открыть эту страницу:

В открытом чертеже нажмите Параметры (панель инструментов "Стандартная"), перейдите на вкладку Свойства документа и выберите Виды > Сечение.

Общий чертежный стандарт

Стандарт базового разреза

Тип линии

Устанавливает стиль и толщину линии сечения для исходного вида.

Стандартное отображение с соединителем	Отображает непрерывную линию сечения в исходном виде.
Альтернативное отображение без соединителя	Отображает прерывистую линию сечения в исходном виде.
Стандартное отображение без соединителя	Отображает толстые линии на концах линии сечения и на любом изменении направления в пределах линии среза.

Текст стрелки сечения

Параметры метки

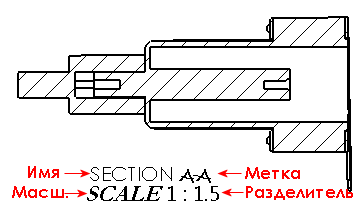

По стандарту	Выберите, чтобы обеспечить соответствие базовому стандарту. Отмените, чтобы изменить параметры метки вида: Название Выберите заголовок, который будет отображаться в метке вида, или введите собственный заголовок. Шрифт Задает шрифт заголовка в метке вида. Метка Задает внешний вид буквы, соответствующей метке в родительском виде. Шрифт Задает шрифт метки в метке вида. Вращение Устанавливает внешний вид для угла поворота. Шрифт Задает шрифт для угла поворота в метке вида. Масштаб Выберите метку масштаба или введите собственную метку. Шрифт Задает шрифт для масштаба в метке вида. Разделитель Выберите вариант отображения масштаба: Чтобы отобразить масштаб в виде двух чисел, между которыми стоит разделитель, выберите: X:X X/X (X:X) (X/X) Чтобы отобразить масштаб в виде пропорции, за которой следует X, выберите # X. Чтобы скрыть масштаб, выберите значение <Нет> . Шрифт Задает шрифт для разделителя в метке вида. Удалить пробел в масштабе вокруг двоеточия (:) и косой черты (/) Выберите для удаления пробела в метке шкалы.     Вложенный Отображает метку вида с именем и обозначением, расположенными одно над другим в верхней части значения масштаба.     Поточный Отображает имя и обозначение в одной строке.
Отобразить метку над видом	Отображение метки над видом.
Включать метки расположений для новых видов	Выбрать автоматически добавлять расположение этикетки к виду разреза и линии среза.
Включить метку вида для новых удаленных сечений	Добавляет метку вида в каждый новый созданный вид Удаленное сечение. Выбрано Не выбрано

Слой

Сечение/размер вида

Масштабировать по высоте букв стрелки разреза	Задает автоматическое изменение размера конца стрелки в сечениях в соответствии с высотой букв в сечении, если стрелки сечения имеют шрифт, отличный от шрифта текста стрелок сечения. Отмените выбор этого параметра, чтобы изменить размеры стрелки.
Стиль	Задает тип стрелки для видов сечения. Тип стрелки для сечений можно задать независимо от типа стрелок для размеров.

Полусечение

Стандартное отображение с соединителем	Отображает обе стрелки.
Альтернативное отображение без соединителя	Отображает одну стрелку.

Общее отображение

Скрывает выступы разрезающей линии на разрезе.	Выбрано (выступы скрыты)
	Не выбрано (выступы отображаются)
