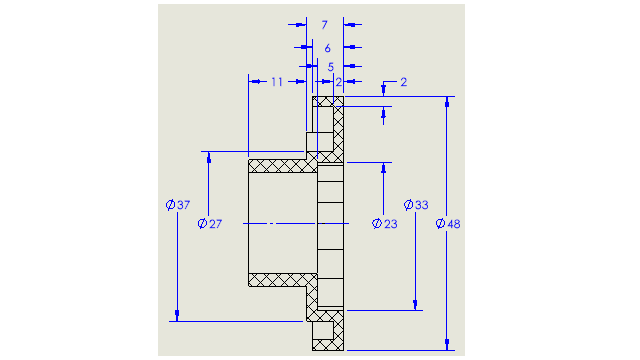

Можно создать размеры симметричного линейного диаметра для размеров диаметра, для которых требуется только одна сторона отображаемой выноски. Это полезно для чертежей с повернутыми компонентами и подробными разрезами.
Чтобы создать размеры симметричного линейного диаметра, выполните следующее. - Откройте чертеж с повернутым компонентом или разрезом.
Размер симметричного линейного диаметра доступен для любого вида чертежа, но он лучше всего подходит для тех видов чертежей, для которых требуется только одна сторона выноски.
- Выберите Размер симметричного линейного диаметра
(панель инструментов "Размеры/взаимосвязи") или .
- Задайте следующие параметры в окне PropertyManager.
- Один. Позволяет вручную наносить размеры на объекты. Выберите параметр Быстрое нанесение размеров для указания размеров объектов с функцией быстрого нанесения размеров.
- Несколько. Позволяет создать несколько размеров на указанной оси. Размеры будут расположены автоматически.
- Нанесение размеров в чертежном виде.
