Поддержка списка вырезов в таблицах спецификаций

Интерфейс пользователя и функции подробных списков вырезов в таблицах спецификаций обновлены для повышения удобства пользования.

Обновления в таблице списка вырезов сварного изделия:

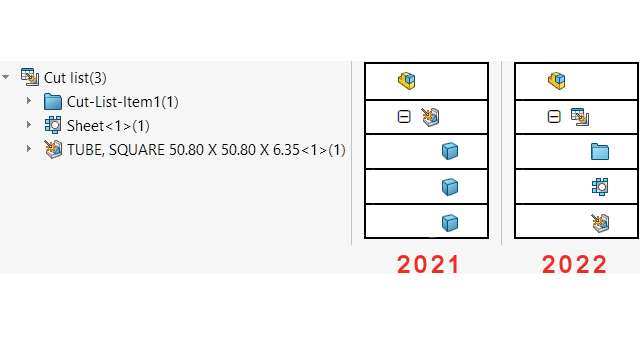

  • Значки в таблице соответствуют тем, что используются в дереве конструирования FeatureManager®.
  • В меню Инструменты > Параметры > Свойства документа > Спецификация параметр Объединить элементы списка вырезов в спецификации независимо от профиля при установке одинаковой длины (устаревшее поведение), переименован в Объединить элементы списка вырезов одинаковой длины с разными профилями (как было в версиях до 2019).
  • Подробные списки вырезов доступны для всех типов спецификаций. Ранее подробные списки вырезов были доступны только для детализированных спецификаций. Параметры можно указать в разделе Подробный список вырезов в окне PropertyManager Спецификация.
  • В детализированных спецификациях компоненты можно разъединить автоматически или вручную. В окне PropertyManager Спецификация выберите Разъединить строки на уровне детали, чтобы автоматически разъединить все строки на уровне сварной детали.
    Флажок Подробный список вырезов снят, флажок Разъединить строки на уровне детали снят Флажок Подробный список вырезов установлен, флажок Разъединить строки на уровне детали снят Флажок Детальный список вырезов установлен, флажок Разъединить строки на уровне детали установлен
  • В окне PropertyManager Свойства конфигурации в разделе Параметры спецификации можно указать параметры Отображение элемента списка вырезов, когда компонент используется в сборке (только для детализированной спецификации с подробным списком вырезов). Этот параметр позволяет отобразить, скрыть или повысить уровень элементов списка вырезов в детализированных спецификациях. Параметр Повысить разъединяет строку на уровне детали и при выборе параметра Подробный список вырезов отображает элементы списка вырезов в детализированной спецификации. В дереве конструирования FeatureManager можно нажать правой кнопкой мыши на любой компонент и выбрать Восстановить в спецификации, чтобы вернуть компоненты в состояние Показать список вырезов.
  • При использовании позиций для элементов списка вырезов узла сварной детали в спецификациях свойства позиции соответствуют связанной с ней спецификации. В версиях SOLIDWORKS до 2022 позиции, примененные к телам, которые относились к узлам сварной детали, были отмечены звездочкой. Теперь эти позиции имеют соответствующий номер элемента.
