PropertyManager Valor de cota

Para abrir este PropertyManager:

Seleccione una o más cotas.

Si selecciona varias cotas, sólo estarán disponibles las propiedades que correspondan a las cotas seleccionadas.

Herramientas de asistencia con cotas

Permite acotar un dibujo con cotas inteligentes o con DimXpert (para dibujos). Haga clic en DimXpert para tener acceso a las pestañas DimXpert (para dibujos) y Acotación automática.

	Cotas inteligentes	Permite crear cotas con la herramienta Cota inteligente.
	Acotación rápida	Permite activar o desactivar el selector de cotas rápidas. Seleccione para activar; anula la selección para desactivar. Esta configuración se mantiene en todas las sesiones.
	DimXpert	Permite aplicar cotas para definir completamente operaciones de fabricación (matrices, ranuras, cavidades, redondeos, etc.) y ubicar cotas mediante DimXpert para dibujos.

Estilo

Estilo

Tolerancia/Precisión

	Valor de anotación	Elija un valor en la cota seleccionada. Esta opción está disponible para cotas con múltiples valores en la anotación.
	Tipo de tolerancia	Seleccione en la lista. Las opciones disponibles dependen del tipo de cota. Consulte Ejemplos de tolerancia y precisión de cota.
	Variación máxima
	Variación mínima
	Precisión de unidad	Seleccione la cantidad de dígitos tras la coma decimal en la lista para el valor de la cota.
	Precisión de tolerancia	Seleccione el número de dígitos tras el punto decimal para los valores de la tolerancia.
	Vincular precisiones con modelo	Para cotas importadas, configura cambios en la precisión de tolerancia o unidad para que sea paramétrica con el modelo.
	Configuraciones (Sólo piezas y ensamblajes).	Aplica la tolerancia de cota a configuraciones específicas para cotas conducidas únicamente.
	Clasificación (Ajuste exacto, Ajustar con tolerancia o Ajuste (sólo tolerancia)).	Si selecciona Ajuste de taladro o Ajuste de eje (a continuación), la lista para la otra categoría (Ajuste de taladro o Ajuste de eje) se filtra con base en la clasificación.
	Ajuste de taladro y Ajuste de eje (Ajuste exacto, Ajustar con tolerancia o Ajuste (sólo tolerancia)).	Seleccione de las listas, o escriba cualquier texto. Las tolerancias bilaterales (Variación máxima y Variación mínima) están disponibles en los tipos Ajustar con tolerancia o Ajuste (sólo tolerancia) si se especifica Ajuste de taladro o Ajuste de eje, pero no ambos.
	Visualización de tolerancia de ajuste (Ajuste exacto, Ajustar con tolerancia o Ajuste (sólo tolerancia)).	En pila con línea En pila sin línea Visualización lineal
	Mostrar paréntesis	Los paréntesis están disponibles para los tipos de tolerancia Bilateral, Simétrica y Ajustar con tolerancia. Los paréntesis están disponibles en el tipo Ajustar con tolerancia si se especifica Ajuste de taladro o Ajuste de eje, pero no ambos.

2ª Tolerancia/Precisión

Disponible para cotas de chaflán. Consulte Inserción de cotas de chaflán en dibujos.

Valor primario

Valor primario se muestra para cotas conductoras y puede modificarse para alterar el modelo. Puede ignorar el valor de cota. Para cotas no referenciadas, puede cambiar su nombre. Las cotas conducidas (referencia) enumeran un valor y un nombre pero no son editables.

	Nombre	Nombre de la cota seleccionada.
	Valor de cota	Valor de la cota seleccionada.
	Reemplazar valor	Seleccione para reemplazar el valor primario y escriba un nuevo valor. Si se desactiva Reemplazar valor, la cota regresa a su valor original pero conserva la tolerancia. Los valores reemplazados no se actualizan automáticamente cuando cambia la geometría. Valor original Valor reemplazado
	Invertir dirección	Cambie la dirección de cota del sentido positivo al negativo.
	Configuraciones (Sólo piezas y ensamblajes).	Aplica los datos de Valor primario a configuraciones específicas.

Texto de cota

	Texto	La cota aparece automáticamente en el cuadro, representada por <DIM>. Coloque el cursor en cualquier punto del cuadro para insertar texto. Si se elimina <DIM>, se puede volver a insertar el valor haciendo clic en Agregar valor (XX.XX). Para algunos tipos de cotas, aparece texto adicional automáticamente. Por ejemplo, una Anotación de taladro para un taladro refrentado muestra el diámetro y la profundidad del taladro (<MOD-DIAM><DIM><HOLE-DEPTH>xx). Las anotaciones de taladro para los taladros creados en el Asistente para taladro visualizan información desde el Asistente para taladro. Se puede editar el texto e insertar variables desde el cuadro de diálogo Variables de anotación . En cotas estándar de dibujo ISO con línea indicativa continua y texto alineado, puede usar el campo Texto de cota para colocar texto por encima y por debajo de las líneas de cota, o dividir un texto de cota dual por encima y por debajo de estas líneas para cotas lineales, radiales y de diámetro. Puede dividir el texto únicamente si la opción Posición del texto está establecida en Línea indicativa continua, Texto alineado en Herramientas > Opciones > Propiedades del documento > Cotas para la cota. Utilice el segundo cuadro para colocar el texto bajo la línea de cota sólida. El paréntesis y el perfil de inspección pueden aplicarse a la parte superior e inferior independientemente entre sí.
	Agregar paréntesis	Puede mostrar cotas conducidas (de referencia) con o sin paréntesis. De forma predeterminada se muestran con paréntesis.
	Cota de inspección
	Centrar cota	Al arrastrar texto de cota entre las líneas de referencia, el texto se coloca en el centro de dichas líneas.
	Equidistanciar texto	Equidistancia el texto de la cota desde la línea de cota mediante una línea indicativa.

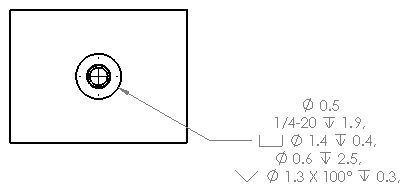

	Invertir orden de anotaciones	Invierta el orden de anotaciones para los taladros creados con la herramienta Taladro avanzado. Invertir orden de anotaciones seleccionada Invertir orden de anotaciones desactivada Puede definir la anotación en la función incluyendo texto adicional. Escriba el texto que desee incluir en Texto encima y Texto debajo.
	Cambiar mensajes de lado cercano y lejano	Seleccione esta opción para cambiar las cadenas de texto de lado cercano y lejano.
	Alinear	Se puede alinear texto horizontalmente y, para algunos estándares, se puede alinear la línea indicativa verticalmente. Alinear a la izquierda , Centrar , Alinear a la derecha . Alineación a la izquierda     Alineación a la derecha Alineación superior , , Alineación inferior Alineación superior Alineación al medio Alineación inferior
	Símbolos	Haga clic para colocar el cursor en el punto donde desee situar un símbolo de estándar. Haga clic en un icono de símbolo o haga clic en Más para acceder a la Biblioteca de símbolos. Consulte Utilización de la Biblioteca de símbolos.
	Todo en mayúsculas	Para la cota o anotación de taladro seleccionada, se muestra todo el texto en mayúsculas en la zona de gráficos. Desactive la opción para volver a la combinación de mayúsculas y minúsculas.
	Visualización de cotas de chaflán	Distancia X Distancia Distancia X Ángulo Ángulo X Distancia Distancia C Disponible sólo para chaflanes con ángulos de 45°.

Cota dual

Especifica que la cota se visualice en el sistema de unidades del documento y en las unidades de cotas duales. Ambas unidades se especifican en Propiedades de documento - Unidades . Defina en Propiedades de documento - Cotas el lugar donde desea mostrar las unidades alternativas. Las cotas duales se muestran entre paréntesis.

	Precisión de unidad	Seleccione la cantidad de dígitos tras la coma decimal en la lista para el valor de la cota.
	Precisión de tolerancia	Seleccione el número de dígitos tras el punto decimal para los valores de la tolerancia.
	Vincular precisiones con modelo	Para cotas importadas, configura cambios en la precisión de tolerancia o unidad para que las unidades secundarias sean paramétricas con el modelo.
	Semirredondeo hacia cero	Controla el redondeo hacia dentro para cada cota individual.
	Partir	Seleccione para establecer cotas nuevas con cotas duales para visualizar una división superior e inferior a la línea de cota no rota. Puede dividir el texto únicamente si la opción Posición del texto está establecida en Línea indicativa continua, Texto alineado en Herramientas > Opciones > Propiedades del documento > Cotas para la cota.
