Vistas de sección en los modelos

En una vista de sección en un documento de pieza o ensamblaje, el modelo se visualiza como si estuviese cortado en planos y caras especificados por usted para mostrar la construcción interna del modelo.

1. En un documento de pieza o de ensamblaje, haga clic en Vista de sección (barra de herramientas Ver) o haga clic en Ver > Visualizar > Vista de sección.
2. En el PropertyManagaer Vista de sección, en Método de sección, seleccione una de las siguientes opciones:

   Opción	Descripción
   Planar	Define una vista de sección mediante la selección de uno, dos o tres planos o caras planas.
   Zona	Define una vista de sección mediante la selección de una o más zonas. Las zonas se definen por la intersección del plano o la cara seleccionados y el cuadro delimitador del modelo. Utilice Zona para crear vistas de sección en las que se cortarán múltiples áreas del modelo.

3. En el PropertyManager Vista de sección, en Opción de sección, seleccione cómo se calcula la equidistancia de la sección:
   • Plano de referencia

     Los valores se calculan de manera normal con respecto al plano de sección hacia el que está orientado actualmente.

   • Plano seleccionado

     Los valores se calculan de manera normal con respecto al plano que ha seleccionado en Sección 1.

4. En Sección 1, realice una de las siguientes operaciones:
   • Haga clic en Frontal , Superior o Derecha para especificar el plano de vista de sección y, a continuación, especifique la equidistancia y la rotación.
     Si el método de sección es Zona, no puede invertir la dirección de sección.

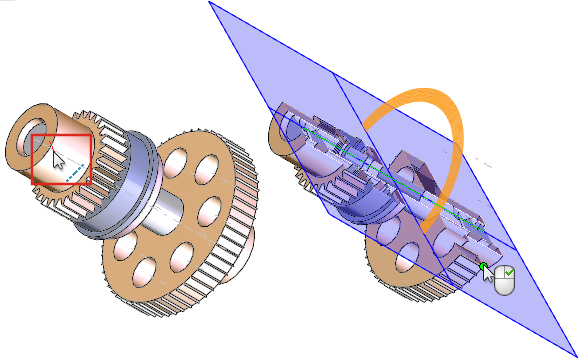

   • Haga clic en Seleccionar arista o eje para crear una vista de sección que gire alrededor de una entidad cilíndrica.
     Seleccionar arista o eje solo está disponible en Sección 1.
     1. Para Seleccionar arista o eje , seleccione un eje, un eje temporal, un taladro o una arista o cara cilíndrica.
     2. Para Seleccionar vértice o punto , seleccione un vértice o un punto a través del cual se inicia el plano de vista de sección.
     3. Para Girar plano a lo largo del eje , especifique el ángulo de giro del plano de vista de sección con respecto al eje, comenzando desde el vértice o punto seleccionado. También puede arrastrar las asas para especificar el giro.

5. Para cortar el modelo en secciones con planos o caras adicionales, seleccione Sección 2 y Sección 3.
   Sección 3 no estará disponible hasta que se haya seleccionado Sección 2.
6. Haga clic en Sólidos seleccionados o en Componentes seleccionados para crear una vista de sección de una pieza o de un ensamblaje, respectivamente.
7. En Componentes seleccionados, seleccione una de las siguientes opciones:

   Opción	Descripción
   Excluya Activar plano de selección seleccionado.	Los sólidos o los componentes seleccionados no se seccionarán. El resto de sólidos o componentes se seccionarán.
   Incluir selección	Los sólidos o los componentes seleccionados se seccionarán. El resto de sólidos o componentes no se seccionarán.

8. Seleccionar.
   Se mostrará un plano de selección para ayudarle a seleccionar componentes que no están visibles en el modelo ni en el área de sección. El sistema de referencia, en el centro del plano de selección, controla la posición y el ángulo del plano de selección.
9. Arrastre la bola central del sistema de referencia para visualizar los componentes ocultos.
10. Si seleccionó Zona en Método de sección, en la zona de gráficos, seleccione una o más zonas intersección.
11. Haga clic en Vista preliminar Activar selección para mostrar la vista preliminar de solo gráficos de la sección basada en la ubicación plana de la sección y en los componentes o sólidos que ha seleccionado.
    La vista preliminar oculta el plano de sección, los planos de referencia y los perfiles de cara, además del plano de selección.
12. Haga clic en .
    Para devolver el modelo a vista completa, vuelva a hacer clic en Vista de sección .
