SOLIDWORKS アセンブリを eDrawings アセンブリ（.EASM）としてパブリッシュすると、（eDrawings ファイルにコンフィギュレーションを保存（Save Configurations to eDrawings file）ダイアログ ボックスで選択したコンフィギュレーション）の表示状態データが eDrawings アセンブリ ファイルに保存されます。これにより、eDrawings コミュニケーションやコラボレーションを行うための重要な情報を得ることができます。
表示状態データは、eDrawings Professional からアセンブリを eDrawings Web HTML ファイルとして保存する場合もサポートされます。表示状態は、サポートされているブラウザと SOLIDWORKS PDM Web2 で見ることができます。

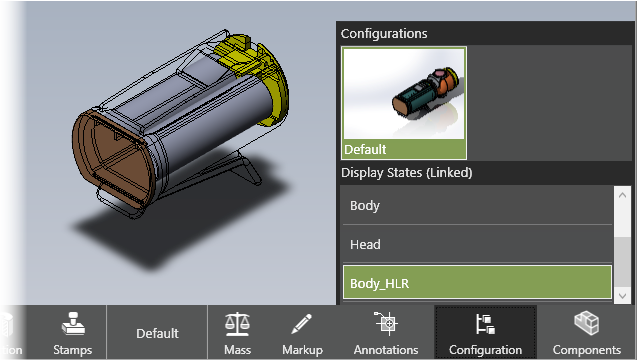

コンフィギュレーション（Configuration）パネルで、表示状態をコンフィギュレーションにリンク（Link Display States to Configurations）オプションは除去されます。表示状態は、SOLIDWORKS から eDrawings アセンブリ ファイルをパブリッシュした時点の SOLIDWORKS アセンブリの設定に基づいて、リンクまたはリンク解除されます。表示状態がコンフィギュレーションにリンクされているとき、選択したコンフィギュレーションに関連している表示状態だけがパブリッシュされます。表示状態がコンフィギュレーションにリンクされている場合、ヘッダーには表示状態（リンク済み）（Display States （Linked））と表示されます。
表示状態データではテクスチャがサポートされていません。
