Alma Seçenekleri

SOLIDWORKS Visualize'da SOLIDWORKS parçalarını ve montajlarını içe aktarırken sunulan Parça Gruplandırma seçenekleri, içe aktarma işlemini kolaylaştırmak için yalnızca iki seçenek barındırır.

İçe aktarma seçeneklerine erişmek için:

  1. Bir proje açın.
  2. Dosya > İçe Aktar öğesine tıklayın.
  3. Bir .SLDPRT veya .SLDASM dosyasını seçip Aç'a tıklayın.
  4. İletişim kutusunun Geometri sekmesinde Parça Gruplandırma seçeneklerini belirleyin.

Parça Gruplandırma şunları içerir:
  • SOLIDWORKS .SLDPRT veya .SLDASM dosyalarını alırken iki seçenek sağlayan Parça Gruplandırma menüsü.
    • Bileşen/Parça/Gövde
      • SOLIDWORKS montaj bileşenleri için SOLIDWORKS parçaları ve gövdelerine kadar iç içe SOLIDWORKS Visualize grupları oluşturur.
      • Alt montaj bileşenleri, aynalanan bileşenler, çoğaltma bileşenleri ve SOLIDWORKS klasörleri için iç içe gruplar oluşturur.
      • SOLIDWORKS Visualize parçalarını her SOLIDWORKS gövdesindeki görünüm atamalarına göre iyileştirir.
      • Kaydedilmiş SOLIDWORKS konfigürasyonlarını ve animasyonlarını içe aktarır ve Dosyayı İzle işlevini destekler.
    • Görünüm
      • Her bir benzersiz SOLIDWORKS görünümüne dayalı bir SOLIDWORKS Visualize parçası oluşturur.
      • Aynı görünüme sahip SOLIDWORKS geometrisini tek bir SOLIDWORKS Visualize parçasında birleştirir.
      • Kaydedilmiş SOLIDWORKS konfigürasyonlarını içe aktarır.
      • Kaydedilmiş SOLIDWORKS animasyonlarını içe aktarmaz ve Dosyayı İzle işlevini desteklemez.

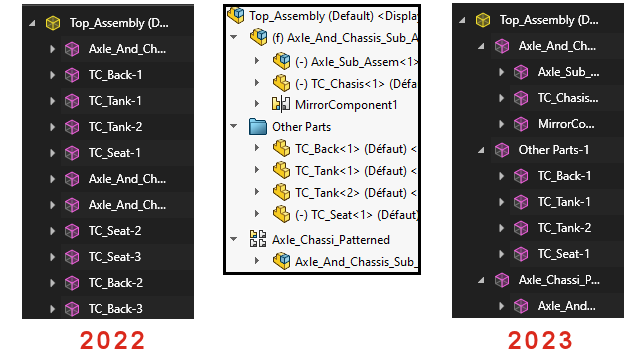

İçe aktarılan parça adları, önceki formatın parça adı bilgilerine göre belirlenir. Ad, geçmişte içe aktarılan görünüme göre belirleniyordu.
