端子排工程图(2024 SP3)

您可以按目标零件组织电线和电缆。这使得端子排布局更加整齐有序。

增强功能：

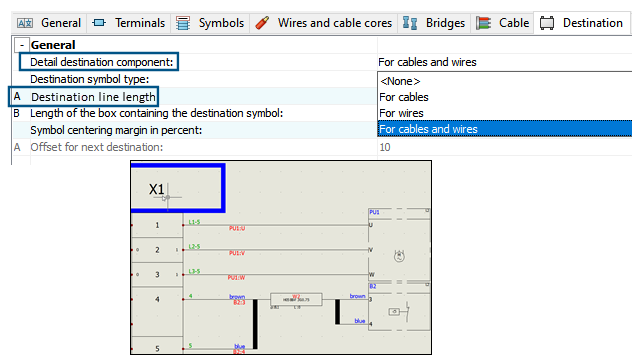

  • 展开目标电缆选项已重命名为详细目标零部件。选项如下：
    • 无
    • 对于电缆
    • 对于电线
    • 对于电缆和电线
    此选项显示一个框，其中包含电缆和电线的目标符号。对于与同一零部件相关联的连续电线，软件只绘制一个零部件。
  • 目标电缆芯长度重命名为目标直线长度。此选项也适用于电线零部件。
  • 在端子排编辑器对话框中，目标和电缆之间会出现一个新列 。其中包含连接电线的零部件端子的标记。
