电气零部件树经过重组和简化，可显示 2D 布局图、3D 零件以及与制造商零件关联的接线图符号。您可以在电气零部件树中快速标识特定制造商零件的这些项目。
在早期版本中，所有 2D 布局图、3D 零件和插入的接线图符号在电气零部件树中都显示为子项目。您无法区分适用于特定制造商零件的 2D 布局图和接线图符号。
零部件
在每个零部件下，与零部件关联的每个制造商零件都有一个节点，而代表该制造商零件的每个符号（2D 布局图或接线图符号）都有一个中间节点。每个制造商零件的节点包含所有相应的 2D 布局图、接线图符号以及 3D 零件或装配体项目。
您可以控制制造商零件树项目的可见性。在零部件树中，右键单击工程的顶部项目，选择，然后从以下三个选项中进行选择：
- 隐藏。隐藏制造商零件的节点。与制造商零件相关的树项目将直接显示在零部件下方。
- 带有图形。仅为具有关联图形（2D 布局图、接线图符号等）的制造商零件创建中间树项目。这是默认选项。
- 所有。为所有制造商零件创建项目，无论这些零件是否具有与之关联的图形。

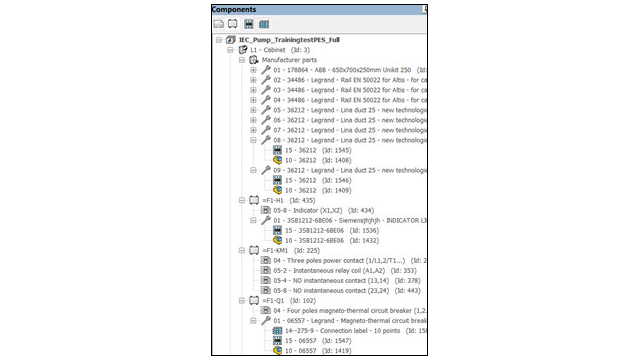

位置
零部件树树中的一个项目对该位置的所有制造商零件进行分组。该节点包含与位置关联的每个制造商零件关联的 2D 布局图和接线图符号。
您可以右键单击该节点并选择以下选项：
- 属性。打开所选制造商零件的属性对话框。如果您选择多个制造商零件，则属性对话框将只显示共同属性。
- 删除制造商零件。删除所选制造商零件。
机柜布局
位置零件的中间节点也适用于 2D 或 3D 机柜布局树。所有制造商零件都会出现，即使它们没有任何与之关联的图形。
