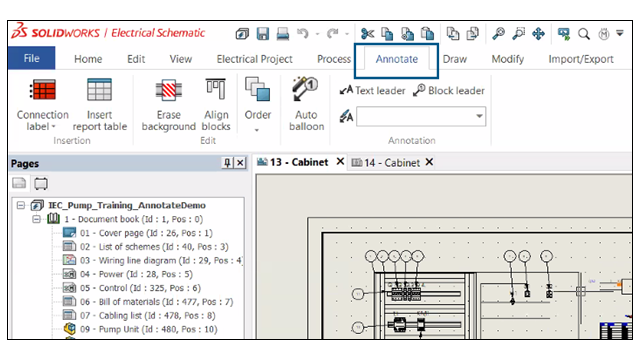

Dans SOLIDWORKS Electrical Schematic, l'onglet Annoter est ajouté au ruban. Dans cet onglet, vous pouvez apporter des modifications aux mises en plan 2D à partir de documents de routage 3D et mis à plat. Cela permet de gagner du temps et de simplifier les tâches de personnalisation.
Plusieurs commandes existantes de l'onglet
Mise en armoire sont également disponibles sous l'onglet
Annoter :
- Vignette de câblage
- Insérer un tableau de nomenclature
- Supprimer l'arrière-plan
- Aligner les blocs
- Ordre
- Bulles automatiques
- Ligne d'attache de texte
- Ligne d'attache de bloc
- Style de la ligne d'attache
