La Gestion des câbles offre un workflow rationalisé qui vous fait gagner du temps.
Les améliorations incluent :
- Le remplacement du câble est plus flexible. Vous pouvez remplacer un type de brins de câble divers par un type de brins de câble neutre sans avertissement système.

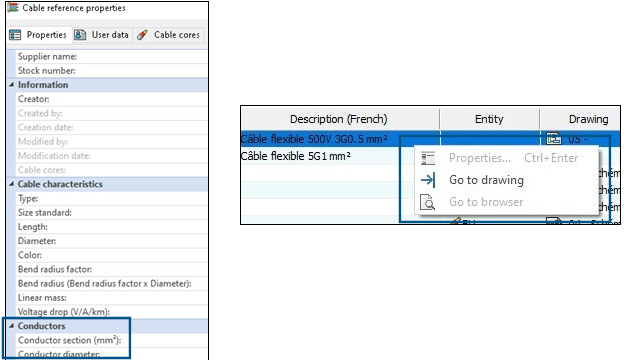

- De nouvelles commandes sont disponibles dans le menu contextuel. Vous pouvez utiliser:
- Propriétés pour afficher les propriétés du câble sélectionné.
- Aller à la mise en plan pour accéder à l'emplacement de la mise en plan, généralement un schéma linéaire de l'élément de brins de câble.
- Accédez au navigateur pour afficher le composant d'origine des brins de câble.
- Lorsque vous supprimez des câbles utilisés dans le schéma ou le schéma linéaire, les fils associés à leurs brins de câble sont automatiquement dissociés.
- La boîte de dialogue Propriétés de référence de câble inclut une nouvelle section Conducteurs avec Section conducteur et Diamètre de conducteur répertoriés sous celle-ci. La section Caractéristiques est renommée Caractéristiques du câble.
