Comparaison des résultats



Vous pouvez afficher quatre tracés de résultats différents à partir d'une étude à l'aide des volets d'affichage fractionnés.

Pour afficher plusieurs tracés de résultats après l'exécution d'une étude :

Effectuez l'une des opérations suivantes:
  • Cliquez sur Comparer les résultats (CommandManager Plastics).
  • Dans l'arbre PlasticsManager d'une étude, cliquez à l'aide du bouton droit de la souris sur Résultats, puis cliquez sur Comparer les résultats.

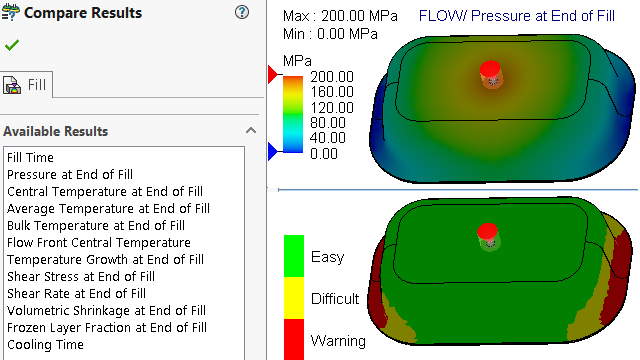

Dans le PropertyManager Comparer les résultats, vous disposez des options suivantes :
Option Description
Synchroniser les vues Applique la même orientation de vue à tous les volets d'affichage.
Enregistrer l'image Enregistre la vue fractionnée des tracés de résultats multiples au format d'image .png.

Vous pouvez également spécifier les valeurs maximale et minimale des résultats affichés dans les volets d'affichage, afficher un mode isosurface et utiliser les outils disponibles pour afficher les animations.
