サーフェス ボディ間の干渉の検出（2024 SP3）

アセンブリおよびマルチボディ部品のサーフェス ボディ間で干渉検出を使用できます。

メリット: サーフェス ボディの干渉問題を検出して修正できます。

サーフェス ボディ間の干渉を検出するには:
  1. サーフェス ボディ間に干渉を持つモデルまたはマルチボディ部品を開きます。
  2. ツール（Tools） > 評価（Evaluate） > 干渉検出（Interference Detection） をクリックします。
  3. PropertyManager のオプション（Options）で、サーフェス ボディを含める（Include surface bodies）をクリックします。
  4. 選択構成部品(Selected Components) で計算（Calculate）をクリックします。
  5. 結果（Results）で、サーフェス ボディ結果の終わりまでスクロールします。

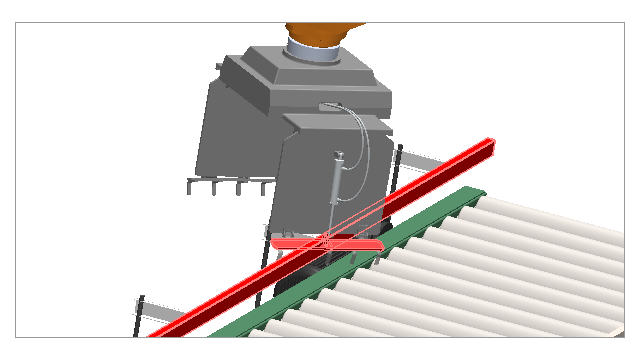

    サーフェス干渉を選択すると、交差する面がグラフィック領域に赤色で表示されます。
