複数のレールとダクトの長さの変更

複数のレールとダクトの長さを同時に変更できます。以前のリリースでは、1 つのレールまたはダクトの長さしか変更できませんでした。レールとダクトを複数選択することで、3D キャビネットの作成プロセスが高速化されます。

複数のレールとダクトの長さを変更するには:
  1. SOLIDWORKS Electrical 3D メニューで、レールとダクトの長さを変更（Change Length of Rails and Ducts） をクリックします。

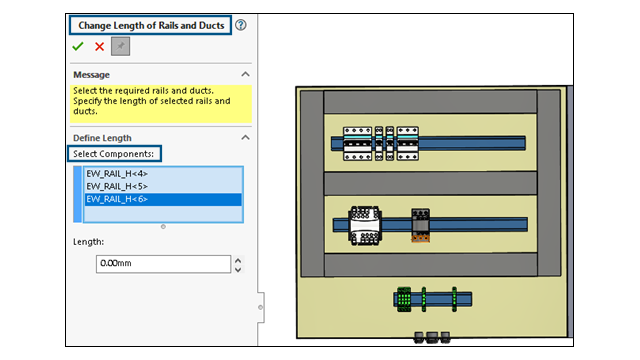

  2. PropertyManager の長さを定義（Define Length） > 構成部品を選択（Select Components）で、グラフィックス領域での複数のレールとダクトを選択します。
