어셈블리와 멀티바디 파트의 곡면 바디 사이에서 간섭 탐지를 사용할 수 있습니다.
장점: 곡면 바디에 대한 간섭 문제를 찾아서 수정할 수 있습니다.
곡면 바디 간 간섭을 탐지하는 방법:
- 곡면 바디 사이에 간섭이 있는 모델이나 멀티바디 파트를 엽니다.
-
를 클릭합니다.
- PropertyManager의 옵션 아래에서 곡면 바디 포함을 클릭합니다.
- 선택 부품 아래에서 계산을 클릭합니다.
- 결과 아래에서 곡면 바디 결과의 끝까지 스크롤합니다.

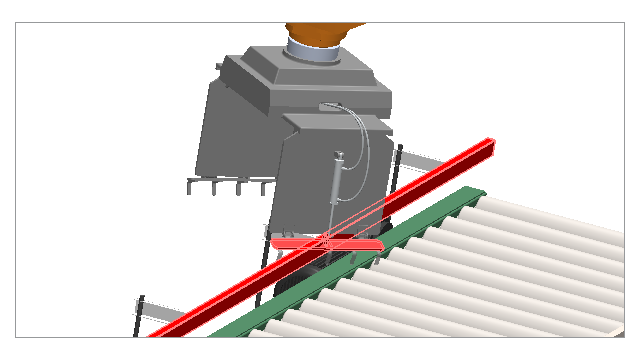

곡면 간섭을 선택하면 교차하는 면이 그래픽 영역에서 빨간색으로 표시됩니다.
