메이트 참조

메이트 참조를 생성할 때 이름이 일치하는 경우에만 메이트 작성을 선택하여 메이트 참조 이름이 같을 때만 메이트 참조를 생성할 수 있습니다. 이름 일치가 제1 참조, 제2 참조, 제3 참조 요소에 적용됩니다.

이름이 일치하는 경우에만 메이트 작성을 사용하려면 메이트 참조의 두 부품에서 이 옵션을 선택해야 합니다.

둘 이상의 메이트 참조를 사용할 수 있는 경우 메이트 참조 선택 대화 상자에 메이트 참조 목록이 표시됩니다.

이 대화 상자는 다음 워크플로를 사용할 때 표시될 수 있습니다.
  • 부품 삽입.
  • FeatureManager® 디자인 트리에서 부품 끌어 놓기.
  • 작업 창의 파일 탐색기 탭에서 파일 끌어 놓기.
  • 작업 창의 설계 라이브러리 탭에서 파일 끌어 놓기.

메이트 참조 PropertyManager에서 동심 메이트로 회전 잠금을 선택할 수 있습니다.

이름이 일치하는 경우에만 메이트 작성:
  1. 각 부품에 대해 메이트 참조 이름이 다른 메이트 참조가 있는 모델을 엽니다.
  2. 메이트 참조에서 부품 중 하나를 엽니다.
  3. 부품의 FeatureManager 디자인 트리의 메이트 참조 폴더 아래에서 메이트 참조 를 마우스 오른쪽 버튼으로 클릭하고 정의 편집을 클릭합니다.

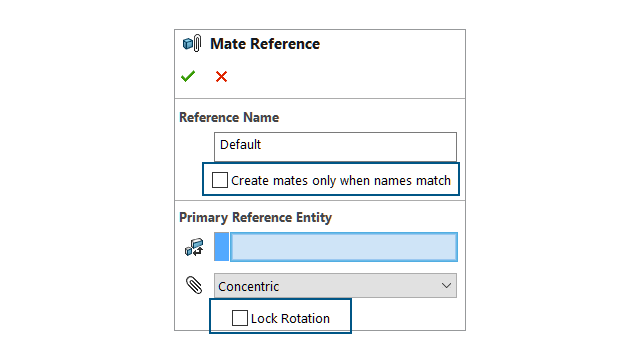

  4. 메이트 참조 PropertyManager의 참조 이름 아래에서 이름이 일치하는 경우에만 메이트 작성을 선택합니다.
  5. 나중에 사용할 참조 이름 값을 복사합니다.
  6. 메이트 참조에서 다른 부품을 열고 단계를 반복하여 이름이 일치하는 경우에만 메이트 작성을 활성화합니다.
  7. 참조 이름에 첫 번째 부품의 이름을 입력합니다.
  8. 두 부품을 모두 닫습니다.
  9. 모델에서 삽입 > 참조 형상 > 메이트 참조를 클릭합니다.
  10. 참조 아래에서 이름이 일치하는 경우에만 메이트 작성을 선택합니다.
  11. 메이트할 두 부품을 선택합니다.
메이트 참조 선택 대화 상자에서 메이트 참조 선택:
  1. 두 부품 간에 여러 개의 참조를 사용할 수 있는 모델을 엽니다.

    이 예에서는 노브와 평판 사이에 메이트 참조를 생성합니다. 평판에는 선택할 수 있는 여러 위치가 있습니다.

  2. 노브를 평판 위에 놓습니다.

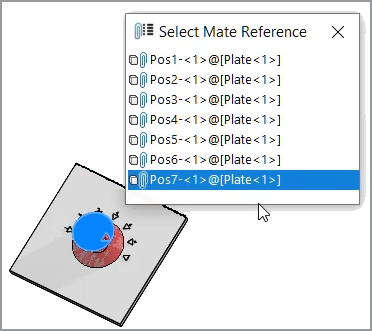

    메이트 참조 선택 은 노브가 평판 위에 있을 때 나타납니다.

  3. 메이트 참조 선택 대화 상자에서 참조를 선택합니다.
