동심 메이트와 평행 메이트에 대한 자동 복구가 개선되어 대치 요소를 식별하기 위한 기준이 추가되었습니다.
동심 메이트의 경우 SOLIDWORKS는 지름이 다르고 축 위치가 같은 동일한 부품의 면을 선택하여 누락된 참조를 복구합니다.
평행 메이트의 경우 SOLIDWORKS는 위치가 다른 동일한 부품의 참조를 선택하여 누락된 참조를 복구합니다. 평면 면의 경우 누락된 참조가 같은 방향을 가진 다른 평면 면으로 복구됩니다. 평면 참조의 경우 누락된 참조가 같은 방향을 가진 다른 평면으로 복구됩니다. 사용할 수 있는 일치하는 평면이 없는 경우 SOLIDWORKS는 같은 방향을 가진 평면 면을 사용하여 누락된 평면 참조를 복구합니다.
누락된 메이트 참조 자동 복구:
- 동심 메이트 오류가 있는 모델을 엽니다.

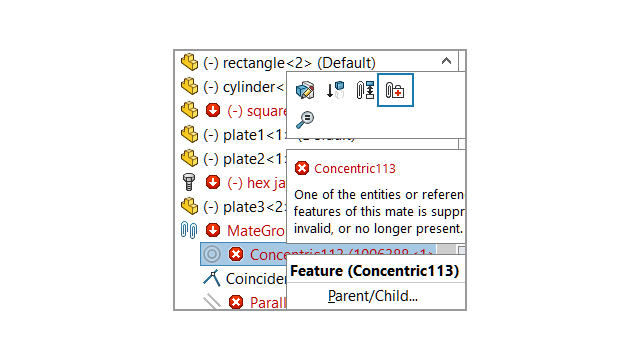

- 메이트를 오른쪽 클릭하고 메이트의 상황별 도구 모음에서 자동 복구
를 클릭합니다. SOLIDWORKS가 오류를 해결할 수 없으면 메이트를 수동으로 해결하라는 메시지가 표시됩니다.
