Comandos do identificador de referencial (somente DraftSight Mechanical) (2024 SP1)

Você pode usar comandos de identificador de referencial para adicionar um identificador de referencial e anexá-lo a áreas em um desenho.

Um referencial é um plano, uma linha reta ou um ponto usado como referência para medir e localizar entidades geométricas e tolerâncias geométricas. Você pode usar os seguintes comandos:
  • AM_DatumIdentifier para criar símbolos de identificador de referencial.
  • AM_DatumIdentifierEdit para editar símbolos de identificador de referencial.

Os símbolos identificadores de referencial identificam recursos de referência para símbolos de tolerância geométrica. Por exemplo, você pode usar um símbolo de identificador de referencial para marcar o centro de um orifício.

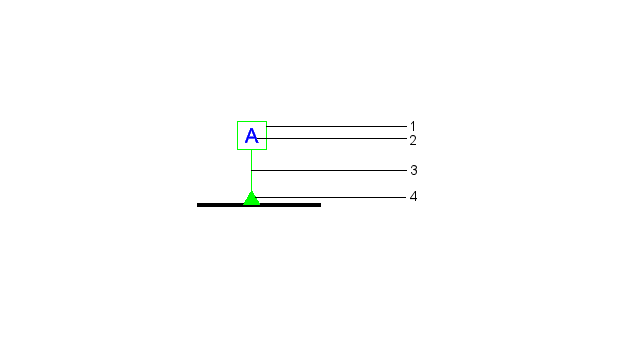

Os elementos dos símbolos de identificador de referencial incluem:
1 Estrutura quadrada
2 Identificador de referencial de duas letras maiúsculas no máximo
3 Seta de linha de chamada
4 Símbolo de triângulo

Quando você cria um símbolo de identificador de referencial em um desenho, o software gera um rótulo que contém esse identificador incluído em um retângulo. O identificador de referencial aparece em todas as tolerâncias geométricas que usam o referencial como referência. Uma linha de chamada conecta o rótulo ao referencial no desenho. A linha de chamada pode incluir um triângulo preenchido ou vazio. A posição do triângulo indica o referencial correspondente.

Você pode anexar símbolos de identificador de referencial em:
  • Uma superfície ou em uma linha de extensão de uma superfície
  • Linhas visíveis, como linhas de extensão, dimensões ou eixos
  • Um furo, uma linha de chamada apontando para um furo ou uma estrutura de controle de recursos
