Comando de linha de seção (Somente DraftSight Mechanical) (2024 SP1)

Você pode criar uma linha de seção no plano de corte da seção e inserir o rótulo de vista de seção correspondente na área de desenho.

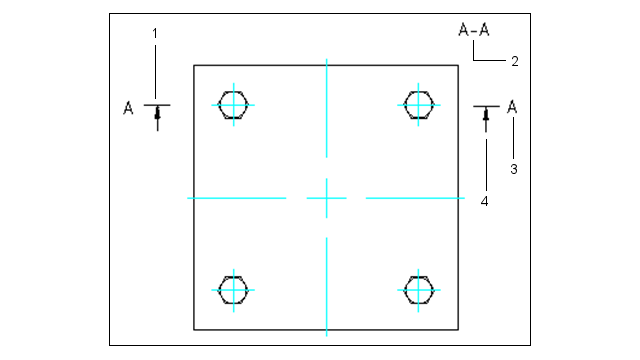

Digite o comando AM_SectionLine para desenhar linhas de seção. O comando cria as seguintes entidades:
Entidade Descrição
1 Linha de seção
2 Etiqueta de vista de seção
3 Identificador da vista de seção
4 Seta de direção
O comando permite controlar a aparência de diferentes entidades da linha de seção, como setas, linhas e nome. Você pode criar várias seções em uma entidade para os seguintes tipos de exibições de seção:
Tipo de vista de seção Descrição
Seção completa O plano de corte passa por todo o comprimento da entidade.
Seção alinhada Dois planos de corte não paralelos passam pela entidade. Use essas seções em entidades cilíndricas.
Meia seção O plano de corte passa por uma parte da entidade para a seção.
Seção de deslocamento O plano de corte dobra para passar pelas caraterísticas da entidade. Use essas seções em entidades que não estão em uma linha reta.
