Las mejoras en Reparar automáticamente para las relaciones de posición concéntricas y paralelas agregan más criterios para identificar las entidades de reemplazo.
Para las relaciones de posición concéntricas, SOLIDWORKS repara la referencia que falta seleccionando una cara en el mismo componente con un diámetro diferente y la misma posición del eje.
Para las relaciones de posición paralelas, SOLIDWORKS repara la referencia que falta seleccionando una referencia en el mismo componente con una posición diferente. En el caso de las caras planas, la referencia que falta se repara con una cara plana diferente con la misma orientación. Para las referencias de planos, la referencia que falta se repara con un plano diferente con la misma orientación. Si no se dispone de un plano coincidente, SOLIDWORKS utiliza una superficie plana con la misma orientación para reparar la referencia del plano que falta.
Para reparar automáticamente referencias de relaciones de posición:
- Abra un modelo que contenga un error de relación de posición concéntrica.

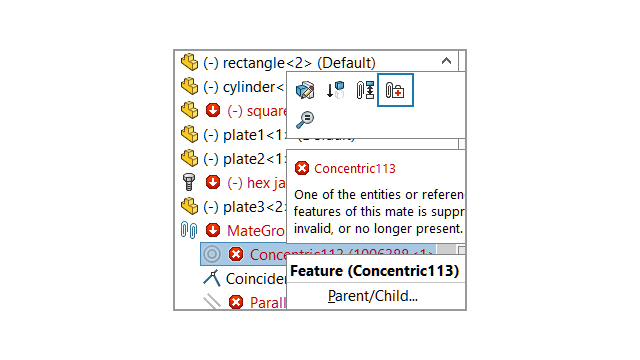

- Haga clic con el botón derecho del ratón en la relación de posición y haga clic en Reparación automática
en la barra de herramientas de contexto. Si SOLIDWORKS no puede reparar el error, se le solicitará que corrija la relación de posición manualmente.
