Al crear referencias de relación de posición, puede seleccionar Crear relaciones de posición solo cuando los nombres coincidan para crear referencias de relación de posición solo cuando los nombres de referencia de relación de posición sean los mismos. El nombre coincidente se aplican a las entidades primaria, secundaria y terciaria.
Para usar Crear relaciones de posición solo cuando los nombres coincidan, debe seleccionar esta opción en ambos componentes en la referencia de relación de posición.
Cuando hay más de una referencia de relación de posición disponible, el cuadro de diálogo Seleccionar referencia de relación de posición
muestra una lista de referencias de relación de posición.
El cuadro de diálogo puede aparecer al utilizar estos flujos de trabajo:
- Insertar un componente.
- Arrastrar un componente desde el gestor de diseño del FeatureManager®.
- Arrastrar un archivo desde la pestaña Explorador de archivos del Panel de tareas.
- Arrastrar un archivo desde la pestaña Biblioteca de diseño del Panel de tareas.

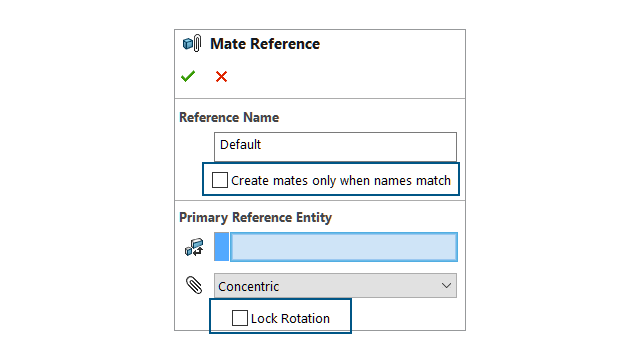

En el PropertyManager Referencia de relación de posición, puede seleccionar Bloquear rotación para las relaciones de posición Concéntricas.
Para crear relaciones de posición solo cuando los nombres coincidan:
- Abra un modelo con una referencia de relación de posición donde el nombre de la referencia de relación de posición sea diferente para cada componente.
- Abra uno de los componentes de la referencia de relación de posición.
- En el gestor de diseño del FeatureManager para el componente, en la carpeta Referencia de relación de posición
, haga clic con el botón derecho del ratón en una referencia de relación de posición
y haga clic en Editar definición.
- En el PropertyManager Referencia de relación de posición, en Nombre de referencia, seleccione Crear relaciones de posición solo cuando los nombres coincidan.
- Copie el valor Nombre de referencia para utilizarlo más tarde.
- Abra el otro componente en la referencia de relación de posición y repita los pasos para habilitar Crear relaciones de posición solo cuando los nombres coincidan.
- Para Nombre de referencia, introduzca el nombre del primer componente.
- Cierre los dos componentes.
- En un modelo, haga clic en .
- En Referencias, seleccione Crear relaciones de posición solo cuando los nombres coincidan.
- Seleccione los dos componentes para relacionar.
Para seleccionar una referencia de relación de posición en el cuadro de diálogo Seleccionar referencia de relación de posición:
- Abra un modelo donde haya varias referencias disponibles entre dos componentes.

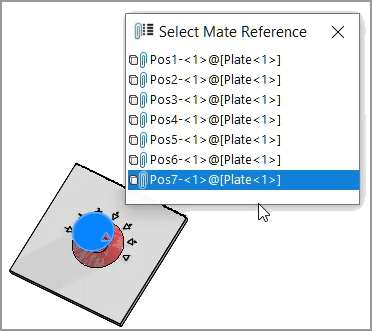

En este ejemplo está creando una referencia de relación de posición entre una perilla y una placa. La placa tiene varias posiciones que puede seleccionar.
- Coloque la perilla sobre la placa.
La opción Seleccionar referencia de relación de posición aparece cuando la perilla está sobre la placa.
- En el cuadro de diálogo Seleccionar referencia de relación de posición , seleccione una referencia.
