El croquis se mejora con el Asistente para taladro cuando se utiliza la pestaña Posiciones del PropertyManager.

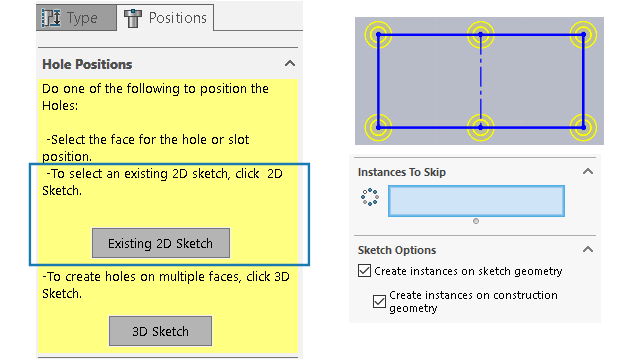

En Posiciones del taladro, puede hacer clic en Croquis 2D existente y seleccionar un croquis 2D existente para situar y crear automáticamente los taladros en todos los puntos finales, vértices y puntos de la geometría de croquis. Puede seleccionar entidades de croquis como líneas, rectángulos, ranuras y splines. Las Opciones de croquis especifican la geometría utilizada para crear las instancias automáticamente.
En
Opciones de croquis, hay dos opciones:
- Crear instancias en la geometría de croquis (activado de forma predeterminada). Sitúa los taladros en todos los extremos, vértices y puntos de la geometría de croquis.
- Crear instancias en la geometría constructiva. Sitúa los taladros en todos los extremos, vértices y puntos de la geometría constructiva.
Puede omitir instancias de taladro. En Instancias para omitir
, seleccione instancias de taladro para omitir en la zona de gráficos.

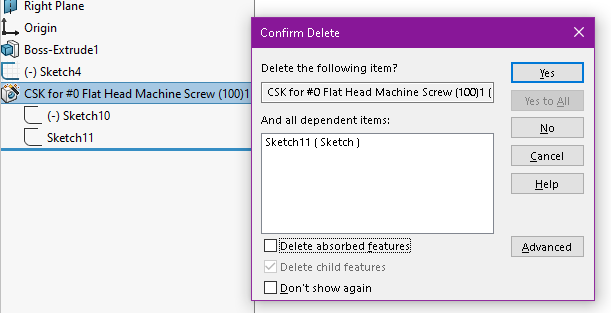

Cuando elimina una operación del Asistente para taladro, puede conservar el croquis de la posición del taladro. En el cuadro de diálogo
Confirmar eliminación, borre la opción
Eliminar operaciones embebidas para eliminar solo el croquis del perfil del taladro y conservar el croquis de la posición del taladro. Para eliminar el croquis de la posición del taladro, seleccione
Eliminar operaciones embebidas.
