Eksik Montaj İlişkisi Referanslarının Otomatik Onarımı

Eş merkezli ve paralel montaj ilişkileri için Otomatik Onar iyileştirmeleriyle birlikte değiştirilen objeleri tanımlamak için daha fazla kriter eklenmiştir.

SOLIDWORKS, eş merkezli montaj ilişkilerinde eksik referansı, aynı bileşen üzerinde farklı çapa ve aynı eksen konumuna sahip bir yüz seçerek onarır.

SOLIDWORKS, paralel montaj ilişkilerinde eksik referansı, aynı bileşen üzerinde farklı konuma sahip bir referans seçerek onarır. Düzlemsel yüzlerde eksik referans, aynı oryantasyona sahip farklı bir düzlemsel yüzle onarılır. Düzlem referanslarında eksik referans, aynı oryantasyona sahip farklı bir düzlemle onarılır. SOLIDWORKS, eşleşen bir düzlem yoksa eksik düzlem referansını onarmak için aynı oryantasyona sahip düzlemsel bir yüz kullanır.

Eksik montaj ilişkisi referanslarını otomatik olarak onarmak için:
  1. Eş merkezli montaj ilişkisi hatası içeren bir model açın.

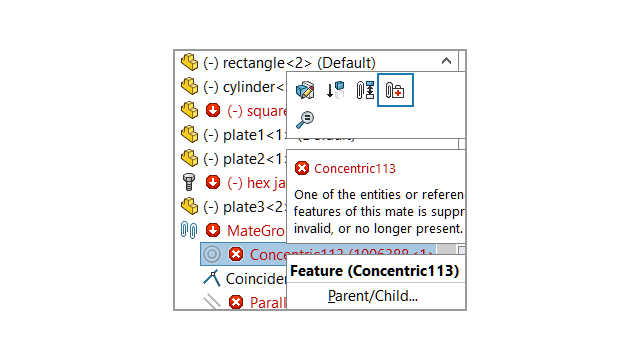

  2. Montaj ilişkisine sağ tıklayın ve montaj ilişkisinin bağlam araç çubuğunda Otomatik Onar öğesine tıklayın.
    SOLIDWORKS hatayı onaramazsa montaj ilişkisini manuel olarak çözmeniz istenir.
