将照相机与面对齐
|
定向模型，使选定的角色面与视口平行。
要对齐面：
- 激活此模式。
- 定位鼠标，使红色箭头正交所需的面。
- 单击该面。
- 按 Esc 键退出该工具。
|
|
对齐照相机正视图/背视图
|
将模型定向至预定义的照相机视图。要在对称视图之间切换（例如，前视视图和后视视图），请再次单击该工具。
此外，这些工具还缩放以适合模型，或如果已选择角色，缩放以适合选择对象。
|
|
对齐照相机右视图/左视图
|
|
对齐照相机俯视图/仰视图
|
|
对齐照相机 3/4 X+ Y+ Z+
|
|
对齐照相机 3/4 X+ Y- Z+
|
|
对齐照相机 3/4 X- Y- Z+
|
|
对齐照相机 3/4 X- Y+ Z+
|
|
自定义 1
|
将模型定向至用户定义的照相机视图。有关详细信息，请参见（默认）文档属性 - 视口。 注:
视图名称旁边的 (o) 表示正交视图（无视角）。
|
|
自定义 2
|
|
自定义 3
|
|
自定义 4
|
|
选择模式
|
单击视口时选择角色。这是默认的模式。
- 要选择角色，请单击角色。
- 要向选择对象（多选）添加角色，请按 Ctrl。鼠标指针变为
 。
- 要反转角色的选择对象，请按 Shift。鼠标指针变为
 。
- 要选择完全位于选择框中的所有可视角色，请从右拖至左。鼠标指针变为
 。
- 要选择位于选择框内部或与其接触的所有可视角色，请从左拖至右。鼠标指针变为
 。
注:
以下模式始终可用：
- 旋转模式 - 鼠标右键
- 平移模式 - 鼠标中键
- 缩放模式 - 鼠标滑轮
|
|
根据颜色选择
|
选择颜色相同的所有角色。
|
|
选择实例
|
选择所选几何图形实例的所有实例。选择不是实例的角色时，只选择该角色。 |
|
在球面内选择
|
选择完全被球面选择窗口包含的所有角色。单击可放置球面的中心，拖动可更改球面的大小，然后再次单击可完成选择。
|
|
沿球面选择
|
选择被球面选择窗口包含或与之相交的所有角色。单击可放置球面的中心，拖动可更改球面的大小，然后再次单击可完成选择。
|
|
选择相邻零件
|
选择与当前选定零件接触或相交的所有零件。 注:
只有在已选定一个或多个零件（即几何图形角色）时，才能使用此命令。
|
|
选择所有角色
|
选择所有可视的协同角色和几何图形角色。
|
|
反转选择
|
选择未选定的角色并清除选定角色。
|
|
取消选择隐藏角色和虚化角色
|
从当前选择对象中移除隐藏角色和虚化角色。
|
|
选择几何图形过滤器
|
允许您选择几何图形角色。清除后，不能选择零件，但可以在启用装配体选择模式后选择装配体。 |
|
选择协同过滤器
|
允许您选择或取消选择协同角色。选择此选项以使协同角色出现在选定对象中。 |
|
旋转模式
|
在视口中左键单击并拖动时，可以旋转照相机。默认情况下，旋转相对于垂直轴而言。单击几何图形角色并拖动可围绕单击点  旋转照相机。否则，将围绕视口中心进行旋转。
- 要自由旋转，而不用考虑垂直轴的方向，请按住 Ctrl 并拖动。
- 要从观察的模型旋转视点，请按住 Shift 键并拖动。
- 要围绕单击点 或视口中心进行滚动，请在按 Alt 键的同时进行拖动。
|
|
平移模式
|
在视口中左键单击并拖动时，可以在整个场景中移动照相机。要平移纸张空间，请按住 Ctrl 并拖动。
|
|
缩放模式
|
当左键单击并在视口中拖动时缩放 3D 空间。缩放只影响 3D 角色。此缩放方法移动照相机，使您能够渗透几何图形。
|
|
缩放面积模式
|
在视口中左键单击并拖动时，可以创建缩放区域。
|
|
漫游模式
|
可以随意移动照相机。要移近模型，请按住鼠标左键。要远离模型，请按住鼠标右键。要控制随意移动的速度，按向上箭头或向下箭头键。 |
|
惯性模式
|
导致照相机在您旋转或平移模型之后持续移动。旋转或平移模型越快，停止时移动的距离就越大。 注:
选择惯性模式
还会选择旋转模式
，但您可以更改模式并使惯性模式
保持启用。
|
|
缩放到合适大小
|
在保持相同的照相机方向的同时，适用于整个场景。
|
|
缩放选定对象
|
在保持相同照相机方向的同时缩放至选定角色。
|
|
“飞行”模式（保持距离平移）
|
将照相机目标  连接到选定角色，并按照如下所示设置照相机属性：
| 属性 |
已启用 |
| 滚动 |
|
| 螺距 |
|
| 偏航 |
|
| 将距离锁定到目标 |
|
照相机以恒定距离跟随连接的角色。
注:
设置此模式会清除此照相机的所有照相机动画关键帧。
|
|
“目标”模式（保持位置跟随）
|
将照相机目标 连接到选定角色，并按照如下所示设置照相机属性：
| 属性 |
已启用 |
| 滚动 |
|
| 螺距 |
|
| 偏航 |
|
| 将距离锁定到目标 |
|
照相机保持静止，但会跟踪已连接角色的移动。
注:
设置此模式会清除此照相机的所有照相机动画关键帧。
|
|
“移动”模式（刚性连接）
|
将照相机  和目标 连接到选定角色，并按照如下所示设置照相机属性：
| 属性 |
已启用 |
| 滚动 |
|
| 螺距 |
|
| 偏航 |
|
| 将距离锁定到目标 |
不启用，但由于照相机和目标都已连接到相同的角色，因此照相机和目标之间的距离保持不变。 |
照相机按锁步随连接的角色一起移动。
注:
设置此模式会清除此照相机的所有照相机动画关键帧。
|
|
“自由”模式（拆离）
|
从连接的角色拆离照相机 和目标 ，并按照如下所示设置照相机属性： 照相机可以在视口中自由移动。 注:
设置此模式会清除此照相机的所有照相机动画关键帧。
|
|
将目标连接到选择
|
将照相机目标 附加到选定角色。目标随角色一起移动。目标不必位于角色上。
注:
- 在动画模式中，此命令在当前时间创建照相机关键帧。
- 您也可以在按下 Alt 的同时拖动目标锚点 来将照相机目标连接到角色。拖动 而不按 Alt 会移动目标锚点，但不会更改角色连接。
|
|
将中心连接到选择
|
将照相机 连接到选定角色。照相机随角色一起移动。照相机不必必须位于角色上。
注:
- 在动画模式中，此命令在当前时间创建照相机关键帧。
- 您也可以在按下 Alt 的同时拖动照相机锚点 来将照相机连接到角色。拖动 而不按 Alt 可移动照相机，但不会更改角色连接。
|
|
拆离目标
|
（在照相机目标连接到角色时可用。）从连接的角色拆离照相机目标 。目标锚点不再随角色一起移动。 注:
- 在动画模式中，此命令在当前时间创建照相机关键帧。
- 您也可以在按下 Alt 的同时将目标锚点 拖到空白视口背景（而非角色上）来拆离目标。
|
|
拆离中心
|
（在照相机中心连接到角色时可用。）从连接的角色拆离照相机 。照相机不再随角色一起移动。 注:
- 在动画模式中，此命令在当前时间创建照相机关键帧。
- 您也可以在按下 Alt 的同时将照相机锚点 拖到空白视口背景（而非角色上）来拆离照相机。
|
|

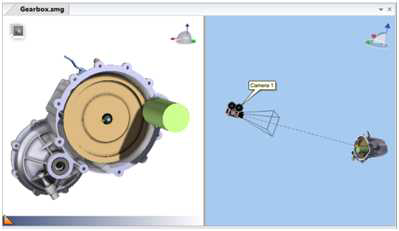

添加照相机
|
在当前视口照相机位置创建新的照相机角色。创建视口照相机之前，请先确保已按照需要设定其方位，以免需要重新定义该照相机的初始方位。
注:
- 照相机列示于协同窗格中的照相机
 下。
- 要使照相机成为视口照相机，请设置视口照相机属性。附加照相机
菜单中的照相机命令用于操作活动视口中的当前照相机，而非新创建的照相机。请注意，照相机属性可以设置动画，因此视口照相机可以根据时间轴位置而变化。
- 照相机属性在属性窗格中设置。
- 当只定义了一个照相机 (Camera) 时，其动画关键帧按时间轴显示，无论照相机可视性如何。当定义了多个照相机时，仅为可视照相机显示动画关键帧。通过在“协同”窗格中切换复选框来更改照相机可视性。
|
