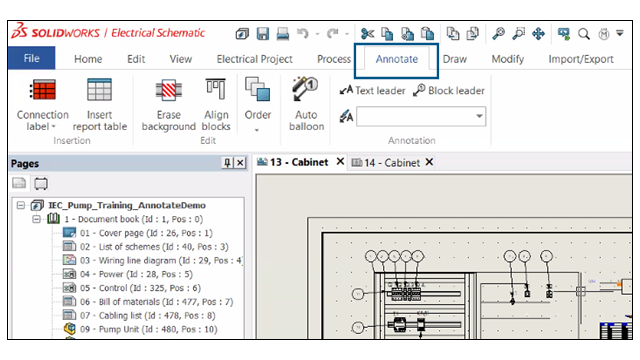

In SOLIDWORKS Electrical Schematic, la scheda Annota viene aggiunta alla barra multifunzione. Da questa scheda, è possibile apportare modifiche ai disegni 2D da documenti di instradamento 3D e appiattiti. Consente di risparmiare tempo e semplificare le attività di personalizzazione.
Nella scheda
Annota, sono disponibili anche diversi comandi esistenti della scheda
Disposizione ad armadio:
- Etichetta di cablaggio
- Inserisci tabella rapporto
- Cancella sfondo
- Allinea blocchi
- Ordine
- Bollatura automatica
- Direttrice testo
- Direttrice blocco
- Stile linea di associazione
