Udoskonalenia automatycznej naprawy wiązań koncentrycznych i równoległych dodają więcej kryteriów identyfikacji elementów zamiennych.
W przypadku wiązań koncentrycznych SOLIDWORKS naprawia brakujące odniesienie poprzez wybranie ściany na tym samym komponencie, który ma inną średnicę, ale tę samą pozycję osi.
W przypadku wiązań równoległych SOLIDWORKS naprawia brakujące odniesienie poprzez wybranie odniesienia na tym samym komponencie, który ma inną pozycję. W przypadku ścian planarnych brakujące odniesienie jest naprawiane przy użyciu innej ściany planarnej, która ma tę samą orientację. W przypadku odniesień do płaszczyzny brakujące odniesienie jest naprawiane przy użyciu innej płaszczyzny, która ma tę samą orientację. Jeżeli pasująca płaszczyzna nie jest dostępna, SOLIDWORKS używa ściany planarnej o tej samej orientacji, aby naprawić brakujące odniesienie płaszczyzny.
Aby automatycznie naprawić brakujące odnośniki wiązań, należy:
- Otworzyć model zawierający błąd wiązania koncentrycznego.

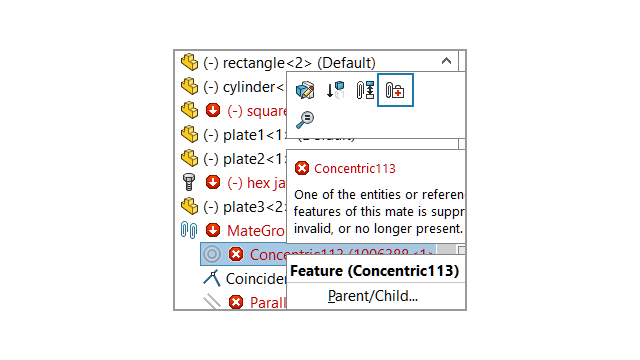

- Kliknąć wiązanie prawym przyciskiem myszy i na kontekstowym pasku narzędzi wiązania kliknąć opcję Automatyczna naprawa
. Jeżeli SOLIDWORKS nie może naprawić błędu, pojawi się monit o ręczne rozwiązanie problemu z wiązaniem.
