W odniesieniu do złożeń i części wieloobiektowych można użyć funkcji wykrywania przenikania pomiędzy obiektami powierzchniowymi.
Zalety: Można znaleźć i naprawić problemy przenikania dla obiektów powierzchniowych.
Aby wykryć przenikanie pomiędzy obiektami powierzchniowymi, należy:
- Otworzyć model lub część wieloobiektową, w której występuje przenikanie pomiędzy obiektami powierzchniowymi.
- Kliknąć
.
- W menedżerze właściwości PropertyManager, w części Opcje, kliknąć Uwzględnij obiekty powierzchniowe.
- W części Wybrane komponenty kliknąć Obliczaj.
- W części Wyniki przewinąć do końca, aby zobaczyć wyniki obiektu powierzchniowego.

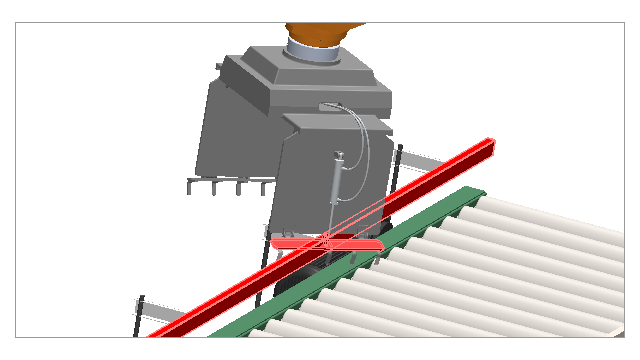

Kiedy wybrane zostanie przenikanie powierzchni, przecinające się ściany pojawią się w obszarze graficznym w kolorze czerwonym.
